Берите -здесь.Цитата:
Сообщение от Vamos
Вид для печати
Берите -здесь.Цитата:
Сообщение от Vamos
Забрал, благодарю.Цитата:
Сообщение от MiX
Тут вот смотри, что пишут авторы предисловия :
http://storage5.static.itmages.ru/i/...3364ba4d08.png
http://s8.hostingkartinok.com/upload...615a9d59ab.png , http://s8.hostingkartinok.com/upload...be6ffa8e6a.png , http://s8.hostingkartinok.com/upload...0b8a5a136b.png и сколько получается этих мифических томов по Демос? )
:eek_std:
Начал консолидировать информацию по МС0585 вот тут
Зафиксировал описание ремонта Блока Питания МС9005 и разбор конструктивных особенностей

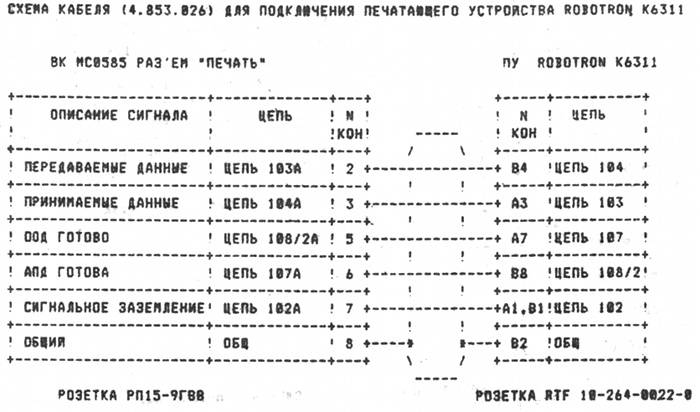

Ещё можно добавить в коллекцию немного информации по системной магистрали (типа CTI).
Скрытый текст
Скрытый текст
Мда, часть моих подозрений подтвердилась. Сразу вопрос, можно ли нагружать МС9005 только на ток 3А (+5 В) и до 1,5 А (+12 В) ? Была идея использовать для запуска МС1201.02 (или М2 с дополнительными платами), поскольку БП уже выдаёт все необходимые напряжения и сигналы.Цитата:
Сообщение от SuperMax
если требуется только +5В то БП нормально работает и без нагрузки - те риска что-то выйдет из строя нетЦитата:
Сообщение от 1Ж24Б
но надо понимать, что при этом, на канале +12В будет около 8В что явно недостаточно
Соответственно нагрузка по +5В должна явно превышать нагрузку по +12В как минимум в 2 раза
те 3А (+5 В) и до 1,5 А (+12 В) вполне возможен, однако я бы рекомендовал еще лампочку на +5В посадить, дабы еще 1А кушала.
Сделал еще один документ "Электроника МС0585. Расширитель памяти видеоконтроллера НВ2. ТО" от Denkixot в джвю http://rghost.ru/6pdcH8kSq
Спасибо!Цитата:
Сообщение от Vamos
Положил в Схемы и паспорта на Электроника 0585
однако вопрос - есть ли оригиналы сканов ? можно ли их получить ?
https://fotki.yandex.ru/users/denkixot-ya/album/474738/Цитата:
Сообщение от SuperMax
Спасибо!Цитата:
Сообщение от Denkixot
сделал свою версию в PDF
Есть желание запустить 6106, но понять в чём причина не хватает знаний, менять все электролиты нет желания. Может кто подскажет доступным языком в какую сторону копать
Изображение сужено, при включении громкий высокочастотный свист. После 5 минут прогрева свист затихает до нуля, изображение не меняется.
При подключении к Электронике 85 можно в этой узкой полоске разглядеть силуэты меню, если очень присмотреться.
https://img-fotki.yandex.ru/get/6820...1c28b01_XL.jpg
Смотри кондёры в кадровой развёртке.
- - - Добавлено - - -
Можно об этом почитать -здесь.
Приезжаю я сегодня к мужичку, купить две игры Электроника ИМ, ибо коллекционирую
http://www.phantom.sannata.ru/forum/...&o=&st=all
Уже при выходе он и говорит: "Раз ты собираешь всякую "дрянь", я собрался вчера микросхемы выбросить, но подумал вдруг заберёшь- посмотри."
Копаюсь в куче мелкой логики, понимаю, что ничего хорошего нет, но вижу АЛМАЗ- КР1816ВЕ51 со сверхредкой 0017(!!!) прошивкой!
Я могу людей с 0015 прошивкой по пальцам одной руки пересчитать, да ещё и 2 пальца будут неудел, а уж с 0017 даже не знаю, есть ли у кого?
Вот так и оказываются раритеты на помойках(((
А теперь два вопроса, один из которых риторический:
1.Фото нннадо?
2. А вы часто выбрасываете алмазы?
Прошивочку не грех и тут выложить ;-)
А фото не надо, на фото прошивки не видно ;-)
неизвестно от 85-ли будет прошивка (заказы на производство, они такие), но эти ж-ж-ж, конечно, неспроста :)
Посмотрим, послушаем, понюхаем.... Вы гараж-то откройте (c) известное кино
Подарите программатор, а я вам прошивку? :v2_blush:Цитата:
Сообщение от dk_spb
- - - Добавлено - - -
Леш, как думаешь, где ещё мог 1816 (0017) быть использован? Я позже попробую на Э85, о результатах отпишусь.Цитата:
Сообщение от anasana
Кстати, даже если он для 85й машины, не вижу для него ПО: 0015 перекрывала все потребности от понимания двухсторонних дискет до работы последний версии программы "Форматирование дискет v2.3"...
А из строя микросхема не выйдет? Микроконтроллеры - они такие, порты могут настраиваться на вход и на выход, и это определяется прошивкой. Я бы все-таки прочитал и отдизасмил прошивку дл я начала, чтобы понять что она делает и для чего предназначена.Цитата:
Сообщение от Denkixot
С этим-то и проблема(((Цитата:
Сообщение от Vslav
Какие программаторы для чтения(записи уже вычитанной) 1816 подойдут?
- - - Добавлено - - -
Я, кстати, продавал 0015 микроконтроллер господину DenSam, может он поделится с нами, каким программатором он его вычитывал?
Я читал это программатором Sterh-007, кажись :) У меня их два - Стерх и Тритон, Тритон по-моему не может работать с 1816ВЕ51, по сему читал Стерхом ;-)Цитата:
Сообщение от Denkixot
Ок, спасибо!Цитата:
Сообщение от DenSam
Как продвигаются дела с записью?
Пока никак :(Цитата:
Сообщение от Denkixot
Времени нет даже каждый день хотя б разок в форум слазить. Я уж молчу про углубленное изучение этого вопроса...
Но, как обычно, надеюсь на лучшее :)
Хм... Печальный тренд! За последнюю неделю 5 человек ответили мне, что отложили запуск/освоение Электроники 85 до лучших времён (((
Господа, есть у кого нибуть опыт в подключении дисковода TEAC 55GFR к Электронике 85 или Прошнику?
Весь день сегодня промучался, так и не подключил((
На дисководе как только ни менял перемычки:
I - Включена всегда (300 оборотов в мин.)
D0- Включена всегда (первый дисковод)
Остальные ротировал- без эффекта
При загрузке ведёт себя нормально- и светодиод загорается когда надо и головой дёргает, когда пытается найти систему на дискете при старте, а затем всё- при обращении диод не загарается, дискета не крутится.
Потом подумал, может Шугарт интерфейс виноват... поэкспериментировал со шлейфом, как рассказывал уважаемый Patron в сообщении 88 в этой теме
http://zx-pk.ru/threads/10371-elektr...l=1#post219030
Дисковод ведёт так же. Два ругих тоже...
Шлейф подключен без всяких перекрутов- прямо. Терминатор на дисководе стоит.
Какой-то индийский Tandon 65-4 работает отлично, а Teac не хочет(((
Может кто что подскажет?
1.Почистить головки.Цитата:
Сообщение от Denkixot
2.При загрузке попробовать чуть сдвинуть головки вперёд, может юстировка ушла.
- - - Добавлено - - -
Ещё можно почитать про дисковод TEAC - здесь.
Если дисковод исправен - что-то у Вас не так с перемычками.
У меня 3 дисковода 55GFR, не могут быть все грязные и со сбитой юстировкой. Буду дальше с перемычками экспериментировать...
1. При подключении одного дисковода терминатор обязателен?
2. Для 55GFR использовать прямой шлейф или модифицированный по методу Patrona для 3,5' дисководов (ссылка выше)
Да.Цитата:
Сообщение от Denkixot
Если использовать прямой шлейф, то одному дисководу надо поставить номер ноль (одеть джампер на DS0, или как там его), второму - единицу. Писюшные установки - всегда единица, дисководам последних выпусков этот джампер уже не делали, чтобы использовать два таких, приходится менять местами провода 10 и 12 для одного из них. Ну и 34 провод - у старых готовность, у новых - смена диска. 85-й нужен, вестимо, старый дисковод. То есть, от дисковода его оторвать, на шлейфе - заземлить. Можно заземлить короткой перемычкой на IDC-40, земель там много.Цитата:
Сообщение от Denkixot
На старых дисководах, как на Tandone, так и на Электрониках если при загрузке закрыт рычах (не важно вставлена дискета или нет) Э85 всегда отрисовывала ошибку (подкрашивался контроллер НГМД), а на Teace Э85 такое ощущение, что вообще не реагирует на положение рычага дисковода: как не отрисовывает ошибку при загрузке, так и молчит дисковод уже после загрузки комплекса, когда вставляю дискету и поворачиваю рычаг. Похоже действительно со шлейфом что-то не так
А проверить на писюке не ку?Цитата:
Сообщение от Denkixot
Ку, они рабочие, но проверю.Цитата:
Сообщение от AFZ
Достиг определённого прогресса:
Установлены перемычки D0, I, LG
34 жила от дисковода разорвана,
вставляю дискету, рычаг вниз- тишина
34 жилу от контроллера соединяю с землёй- эффект поворота рычага- светодиод дисковода загорается, дискета определяется (пишет название тома в Обзоре состояния).
Но при попытке устанивить с дискеты прикладную программу- ПВК её не видит, директории видит только корневые, файлы в них не находятся
НВ2 Редакция 2- Расширитель памяти видеоконтроллера. Самая ранняя из известных на данный момент редакций. Контроллер интересен тем, что все микросхемы развёрнуты в обратную сторону, первый раз такое вижу.
Дата производства: 28 января 1987г.
https://img-fotki.yandex.ru/get/1070...f2dc4e8_XL.jpg
https://img-fotki.yandex.ru/get/5182...a2c366c_XL.jpg
добыв заведомо живой контроллер, вчера занялся этой же проблемойЦитата:
Сообщение от Denkixot
1. посадил 34й контакт на землю - прямо на контроллере дабы не мучатся
2. перемычки поставил как для БК/ДВК
3. 6ую ногу крайней ЛА13й откусил тк TEAC-у не нужен сигнал 43й дорожки
работает.
Сегодня запустил заведомо рабочий Сопроцессор МС1702 в DEC Pro 380. Несмотря на разницу метрических систем, разъём встал нормально. Прошник стартанул, внутренний автотест прошёл без ошибок, МС1702 определился на карте конфигурации из пакета ТО 2.0.
Но чуда не произошло- при запуске эмулятора 2.02 на экране пишется "Эта программа завершилась не нормально. Процедура EMUL прервана"
Чего-то, видимо, не хватает 380, подобные сообщения видел при попытках запуска на нём игры XONIX. Так же подобное сообщение вылетает на Электронке 0585, при попытках запуска игры "Посадка на Луну", если нарушена приоритетность контроллеров в корзине (например, в 1 слоте НМД, во 2 НВ1, а в 3 НГМД. Напомню приоритетность: 1-НМД, 2-НГМД, 3-НВ1, 4-НВ2, 5-МС1702.)
Сколько может стоить полный нераспечатанный комплект Электроника МС-0585 .
Системный блок, принтер , монитор, все провода и документация. В
таком виде как они шли с завода.
Без теста ~10000р. С тестом 20000+.Цитата:
Сообщение от Norton3
Без теста это "крымский вариант" :-D за 10К сейчас не прокатитЦитата:
Сообщение от SKcorp.
А они что, совсем не ремонтируются? Мне в мск зимой хороший товарищ прикупил за 12тыр комплектный системник Э85 с 5405, 2 флопами и расширителем цветности, без теста. Сегодня до меня доехал наконец, зачОтный аппарат, в хорошем внешнем состоянии, пока не включал, буду потихоньку смаковать и разбираться. Есть пара материнок и плат расширения на донорство, если что, надеюсь смогу машинку поднять.Цитата:
Сообщение от Denkixot
Не уверен правда о чём тут речь точно, но суть их ремонта пророчески описал В.И. Ленин в своей книге "Шаг вперёд, два шага назад".Цитата:
Сообщение от Vslav
