MM, https://yadi.sk/i/u4Qg4akAqwA2f тест озу проходит
- - - Добавлено - - -
после нагрева мин 20 уже и на мстд матрас висит (Цитата:
Сообщение от MM
- - - Добавлено - - -
http://i.piccy_.info/i9/2b68c2afb88a...23_843_500.jpghttp://i.piccy_.info/a3/2016-04-12-1...71x354-r/i.gif
Тогда дело не фонтан. Если на ДОЗУ есть конденсаторы и нет ( при прогреве ) отваливания выхода ( 14 выв. ) - или замена всего подряд, или анализ на Стенде БК .Цитата:
Сообщение от palsw
*
Платочки СБК и программатора 1801РР1 могу выслать на Украину ценным письмом, если таковое возможно. 500 руб + почта. Вес письма - в районе 100-120 грамм.
СБК заработает на БК0011М с блоком КНГМД при использовании образа диска RT-11 из темы о СБК на этом форуме.
http://i.piccy_.info/i9/2b68c2afb88a...23_843_500.jpghttp://i.piccy_.info/a3/2016-04-12-1...71x354-r/i.gif
MM,
на плате почти все кондеры выкушенные. попробую напаять керамику на все ру6
Достаточно 8 конденсаторов 0.068 мк К10-7в или др. надежных керамических :Цитата:
Сообщение от palsw
4 шт. равномерно на 565РУ6.
1 шт. в районе 555ЛН1 - где кварц.
1 шт. в районе процессора.
1 шт. в районе 155ИР13.
1 шт. в районе ВП1-037.
Видимо, после установки минимального набора конденсаторов заработает как надо.
запаял 8 кондеров на ру6 через один.
между ир13 и между вп1
все так же .
когда зависает на матрасе с мстд и передергивание питание не помогает только охлажление на мин 30 то на шине даных такой сигнал
http://i.piccy_.info/i9/856490f9fb79...ensatory_Y.gifhttp://i.piccy_.info/a3/2016-04-12-1...45x285-r/i.gif
на АД0 висит высокий уровень мертво
http://i.piccy_.info/i9/9af523a27f84.../1014853/_.gifhttp://i.piccy_.info/a3/2016-04-12-1...45x285-r/i.gif
на сигнале SEL1 частота 37кгц
http://i.piccy_.info/i9/96ae65c80260...1014853/88.gifhttp://i.piccy_.info/a3/2016-04-12-1...45x285-r/i.gif
когда мстд работает на холодную оба SEL1 и SEL2 висят в высоком уровне и AD0 есть активность.
- - - Добавлено - - -
каким то чудом тыкал питание и теперь появился запуск без мстд
не ужели где то непропай на плате сидит.
http://i.piccy_.info/i9/6b9d35002054...17_468_500.jpghttp://i.piccy_.info/a3/2016-04-12-1...71x354-r/i.gif
Лезет в SEL1 - значит есть прерывание по 4 вектору - или софт ( 017 ПЗУ ) в ошибку валится, или не отвечает память ( отваливается запись/чтение отдельной ИС 565РУ6 ). Кстати, при замене РУ6 на РУ5 нельзя допускать свободных ножек.
В районе обслуживания порта 177716 стоит секция 155ТМ2 - на разных вариантах БК0010-01 она имеет разный номер. Если на её выходе есть диаграмма - значит, прерывания по 4 вектору имеют место быть.
Как вариант, можно попытаться установить конденсатор 100 пф в цепь задержки сигнала DOUT - если при стрижке его убрали.
*
Можно попытаться охлаждать отдельно взятые ИС чистым спиртом прямо при включенной М-ЭВМ, и перезапускать.
Вариант - кусочком льда в полиэтиленовом пакетике.
1-й кандидат - процессор, второй - 017 ПЗУ, далее - ИР12 на выдаче данных из ДОЗУ, в последнюю очередь - 037 ВП1.
Ну и все 16 ДОЗУ по очереди.
Прошу помощи с тестом СМК-64 на БК-0011М, никак не могу написать диагностическую процедуру.
Тест от AltPro показывает что не проходит байт-тест, то есть не работает нормально чтение-запись ОЗУ.
Пытаюсь переключить страницы, пописать-почитать память, сохранить результаты по адресу 2000 и зациклиться (потом по сбросу вернуться в монитор).
Простая и тупая программка умирает с выводом мусора на экране:
Еще есть вопрос, что надо подать на вход подпрограммы spage чтобы снова начали работать вызовы монитора (emt). До первого вызова spage они нормально работают. Узнать осциллографом я не могу - отлаживаю программу на СМК-512, тестируемого СМК-64 у меня нет (для Voland-а тест пишу).Код:.title patron ;
.list meb ;
;
R0 = %0 ;
R1 = %1 ;
R2 = %2 ;
R3 = %3 ;
R4 = %4 ;
R5 = %5 ;
R6 = %6 ;
R7 = %7 ;
SP = %6 ;
PC = %7 ;
;_____________________________________________________________________________
;
.asect ; ловушка прерываний 0-376
. = 1000 ;
;
m0 = 0100
m1 = 0020
m3 = 2000
m4 = 0040
mena = 0002
mstb = 0004
entry: nop
mov #177130, R5
mov #trst, @#4
br cont
trst: rti
spage: bis #6, R0
mov R0, @R5
bic #6, R0
mov R0, @R5
rts PC
cont: mov #2000, R1
mov #160, R0
jsr PC, spage
mov R2, #120000
mov #0, @R2
mov @R2, (R1)+
mov #177777, @R2
mov @R2, (R1)+
mov R2, #130000
mov #0, @R2
mov @R2, (R1)+
mov #177777, @R2
mov @R2, (R1)+
mov R2, #140000
mov #0, @R2
mov @R2, (R1)+
mov #177777, @R2
mov @R2, (R1)+
mov R2, #150000
mov #0, @R2
mov @R2, (R1)+
mov #177777, @R2
mov @R2, (R1)+
1$: br 1$
PS. Еще любит при старте испортить слово 1000, поэтому там nop, а стартую с 1002.
Если эта программа запускается из-под монитора БК11М, или РТ11, с использованием его же вызовов, то неудивительно.Цитата:
Сообщение от Vslav
В программе вызовом spage устанавливается режим 160, - подключение ОЗУ по адресам 120000-160000, и все векторы прерываний ведут уже в никуда. Их надо или перенаправить на себя или запретить прерывания хотя бы на время работы с доп ОЗУ.
Подпрограмму spage стоит переписать в более очевидный вид, если нет необходимости усложнить понимание работы.
Код:spage: ;mov R0, -(SP)
;bis R1, R0 ;если нужно ещё и переключение страниц доп.ОЗУ, тут код страницы
mov #6, @R5
mov R0, @R5 ;тут режим работы
;mov #0, @R5 ;если надо привести подключенный дисковод к спокойному состоянию, если дисковода нет - команда не нужна
;mov (SP)+, R0
rts PC
нужно конец переписать так:Цитата:
Сообщение от Vslav
код 140 отключает доп ОЗУ, и ПЗУ БК11М становится снова доступно.Код:;clr R1 ; если используем другие страницы доп.ОЗУ - чтобы не было неопределённости
mov #140, R0
jsr PC, spage
1$: br 1$
Почему портится слово по адресу 1000 не ясно, подозреваю наведённую ошибку.
Продолжаю чинить БК, заменил проц несколько Рушек, хаотично выскакивает по тесту МСТД ошибка по адресу ..7716, ..7714

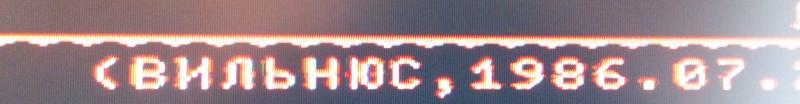

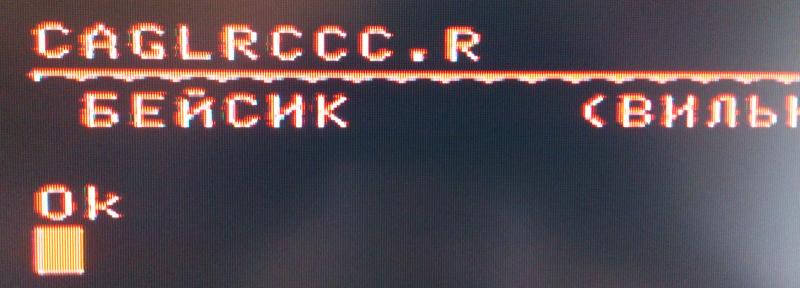

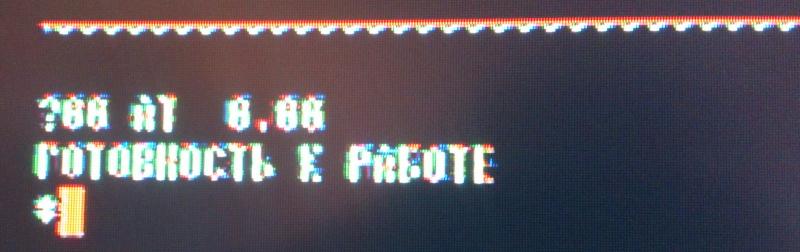

На телике есть подозрительные артефакты:
Вложение 57103Вложение 57104Вложение 57105
подозрение на D22-D25? но все кусать вообще не вариант ...
на МСТД тест №4 (непрерывный) периодически проскакивает это:
Вложение 57106
С какой стороны подойти?
Вот когда выскакивает ошибка по адресу, надо набрать (рус)ТС
Появится "бублик".
В таком режиме набрать адрес сбойного слова, например :
007714АА ( нарисует А=007714 )
0,-
177777,-
И сделать скриншот, при условии, что в результате записи будут значения не "000000" или "177777".
По результатам скриншота я высчитаю БИС ДОЗУ под замену.
