Помогите опознать Spectrum

Вот всё, что есть по клону "Лугань ПК-90".

Схема и монтажка (полноразмерные версии - по клику). Фотки были любезно предоставлены камрадом NikonD3300. Из них кусками собирал, склеивал... Качество, увы, только такое.
https://i.ibb.co/Bg1hD9V/image.jpg https://i.ibb.co/TTVhFFv/image.jpg

Тем не менее, по ним, а также по тем немногочисленным фото, которые есть в сети, удалось полностью воссоздать плату.
https://i.ibb.co/qnWBZqX/01top.jpg https://i.ibb.co/SxNBkkB/02bot.jpg

К сожалению, не смог разобрать номиналы нескольких конденсаторов.

Архив с герберами: https://cloud.mail.ru/public/gmUm/ZSSBj8A6Y
Прошивка ПЗУ: https://cloud.mail.ru/public/2nmx/YtgctChSk
Список деталей: https://cloud.mail.ru/public/qNtj/E9qgFZyNv

Фотки, найденные в сети, а также предоставленные камрадом NikonD3300:
https://i.ibb.co/K2Kpfs5/3-HCM-si-CYQ.jpg https://i.ibb.co/Dk146mq/5-El-DB2-Cj48-Y.jpg https://i.ibb.co/Jm59pvc/DSC-0275.jpg https://i.ibb.co/6w7js7N/DSC-0277.jpg https://i.ibb.co/wRSx7jk/DSC-0278.jpg https://i.ibb.co/tBgw5ZQ/DSC-0315.jpg

Интересная платка на опознание:

https://12.img.avito.st/chat/1280x96...a16d02f179.jpg

Смею предположить, что БМК тут от Форм, 600Х.

newart, где-то в закромах, валялось нечто похожее. В моем случае, это была 48 кБ машинка на БМК (клавиатура, кстати в ней была плёночная, как в 48 кБ Дельта-С с модулятором и кемпстоном).

Цитата:

---

Сообщение от null_device

newart, где-то в закромах, валялось нечто похожее. В моем случае, это была 48 кБ машинка на БМК (клавиатура, кстати в ней была плёночная, как в 48 кБ Дельта-С с модулятором и кемпстоном).

---

Интересно глянуть!

В Красноярске припоминаю пару клонов на БМК - Плазма и Sinko Best, вот только БМК Т34.

newart, в свое время, довелось пощупать оба. Второй, был модифицирован до 128к.
Попробую на днях поискать данную "доску".

Цитата:

---

Сообщение от null_device

newart, в свое время, довелось пощупать оба. Второй, был модифицирован до 128к.
Попробую на днях поискать данную "доску".

---

А не встречался спектрум с Телевезионного завода? Слышал о нем от трех человек, но ни у кого нет фото.

Еще вот такая фирма была:

https://48.img.avito.st/chat/1280x96...123d30fa16.jpg

- - - Добавлено - - -

А еще в Красноярске где-то делали весьма приличный корпус с качественной клавиатурой:

https://75.img.avito.st/image/1/1.Jn...-WZRjGFWtV877w

Знаю что этот корпус использовал Валерий Горохов из Дубны, у него была серий плат на базе Ленинграда.

https://af12.mail.ru/cgi-bin/readmsg...png&cte=binary

- - - Добавлено - - -

На плате клавиатуры написано ТАКМАК

https://e.mail.ru/cgi-bin/getattach?...vtcd%40mail.ru

Местный клон с завода, телевизоров, может и попадался, но без каких-то особых признаков (корпус, разводка платы, набортная конфигурация 48/128к/АY/BDI) - понять он это или нет, затруднительно.

По поводу, двух последних: надо думать, что это модели 48к? Несмотря, на то, что они меня особо не интересовали, после 48 Дельта-С (тогда я же заглядывался на пентагон/скорпион), не могу вспомнить похожие машинки, на развалах местного радиорынка.

А вотт еще интересный экспонат, на плате LIK BETA+ написано, найдет где-то в Лен области.

Встречал кто-нибудь?


https://sun9-22.userapi.com/impg/stf...f5d&type=album

https://sun9-48.userapi.com/impg/wfw...444&type=album

prokopd, Опознали ваш клон это Лугань ПК90, https://zx-pk.ru/threads/13347-pomog...m/page105.html

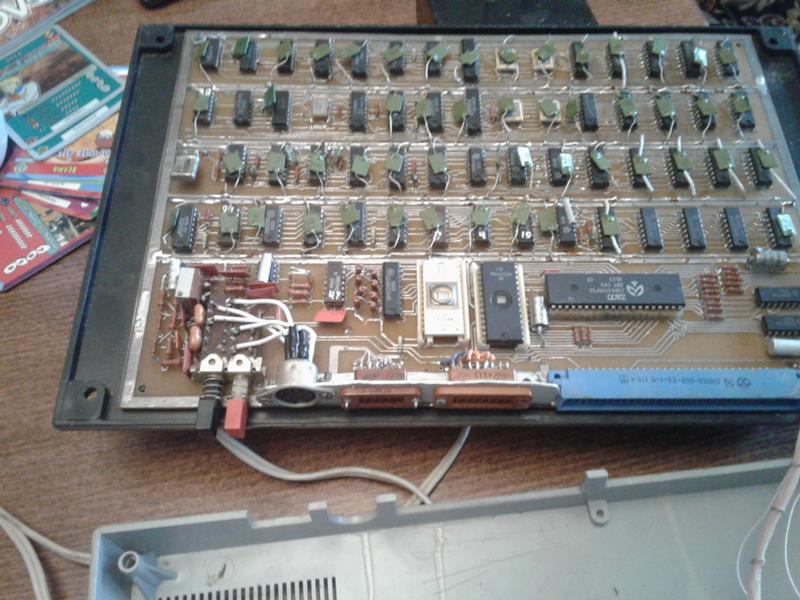

Помогите опознать это чудо. Развандаленный клон, память 64к (8*ру5г), стоит 2 155ре3 (подписаны 10, 11) и 2 556ру4 (13, 14). На плате надписи ДПКЗ-1-9 и ДПКЗ-СБ1-1.
https://pic.maxiol.com/thumbs2/16711...53268216.1.jpghttps://pic.maxiol.com/thumbs2/16711...53268216.2.jpg

ponchick, Урал 8-64К

Спасибо, действительно он!

Доброго времени суток ,ponchick.

Есть ли у Вас возможность слить дамп из двух ПЗУ с бэйсиком с этого раздербаненного Урала?

Это не мой, фото с юлы, и сильно сомневаюсь, что я хочу связываться с этим клоном. Схема, конечно, в онлайне есть, но крайне низкого качества, монтажки нет, прошивок РЕ3 и РТ4 нет, всё это сильно снижает шансы на успешное восстановление. По прошивке пишут, что это стандартная SOS-48 + русский шрифт, так что можно взять стандартный BASIC, а если прямо хочется шрифт - можно поискать прошивки от других русских клонов.

Народ, на почту мне написали с просьбой опознать клон Спека, я к своему стыду не смог ответить

Что за клон

https://i.ibb.co/KWVGgwM/IMG-20221217-112612.jpg

Клон с 128кб и на БМК БК01ВГ1-2 с контроллером дисковода. Вроде на КБ01ВГ1-2 не так много клонов, на память вылезло две модели Кворум-128 и Дельта-С 128, но у них платы другие.
По форме платы возможно родственник с Мастер, а там кто его знает

Цитата:

---

Сообщение от Mick

Клон с 128кб и на БМК БК01ВГ1-2 с контроллером дисковода.

---

Мастер-128 https://zx-pk.ru/threads/12223-vosst...aster-128.html

Доброго времени суток.

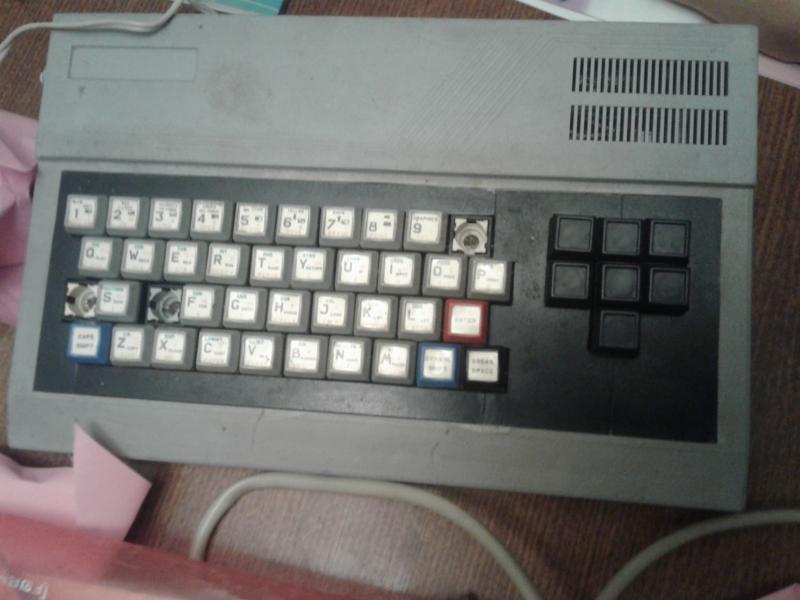

Достался такой Спектрум, привезли из Питера.
https://i.ibb.co/0qSWcKL/1.jpg https://i.ibb.co/rG8RGzZ/2.jpg https://i.ibb.co/LYSnTDf/3.jpg
Пролистал всю тему, но конкретно такого не нашёл. Помогите опознать что за клон? Буду признателен за схему. :)
Спасибо.

Цитата:

---

Сообщение от Mdesk

Мастер-128

---

А есть фото его корпуса?

Цитата:

---

Сообщение от Dr.Dash

Достался такой Спектрум, привезли из Питера.

---

Какая-то вариация Спектр Б-ИК

Цитата:

---

Сообщение от Dr.Dash

Доброго времени суток.
Достался такой Спектрум, привезли из Питера.
https://i.ibb.co/0qSWcKL/1.jpg https://i.ibb.co/rG8RGzZ/2.jpg https://i.ibb.co/LYSnTDf/3.jpg
Пролистал всю тему, но конкретно такого не нашёл. Помогите опознать что за клон? Буду признателен за схему. :)
Спасибо.

---

На Т34 почти все клоны +- одинаковые, этот похож на Мастер:
на обратной стороне знак -///- как на ангстремовских платах.

- - - Добавлено - - -

Цитата:

---

Сообщение от Mick

Народ, на почту мне написали с просьбой опознать клон Спека, я к своему стыду не смог ответить

Что за клон

https://i.ibb.co/KWVGgwM/IMG-20221217-112612.jpg

Клон с 128кб и на БМК БК01ВГ1-2 с контроллером дисковода. Вроде на КБ01ВГ1-2 не так много клонов, на память вылезло две модели Кворум-128 и Дельта-С 128, но у них платы другие.
По форме платы возможно родственник с Мастер, а там кто его знает

---

Это "ПроКом" фирмы "Микрон-Проектирование-Сбис", которая разработала корпус компьютера "Мастер" и вот эту плату, а возможно и КБ01ВГ1-2.
Такая-же плата стоит в клоне "Магистр 128".

Приветствую товарищи!

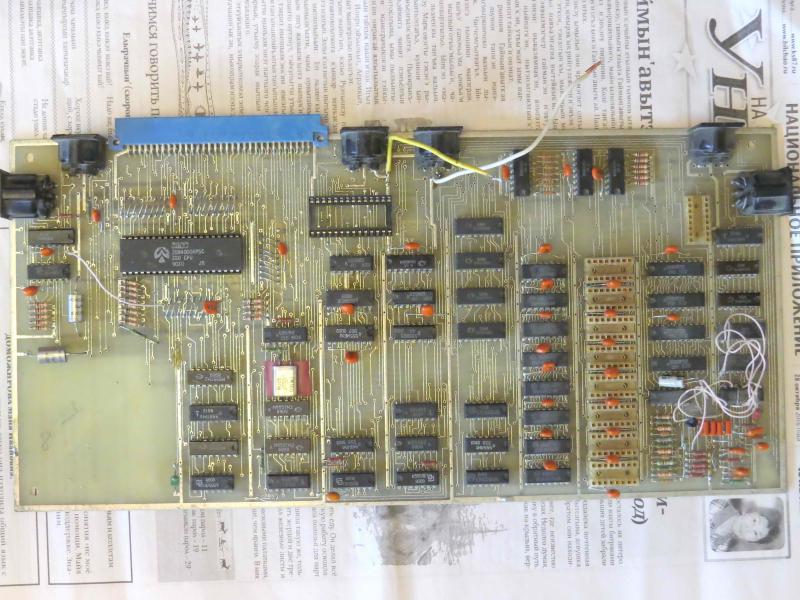

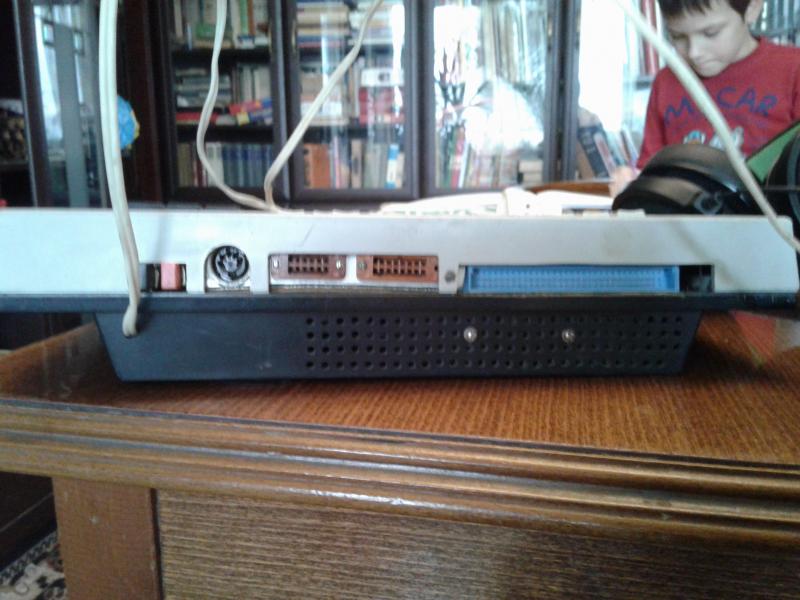

Помогите распознать платку! Знаю только, что куплена в Ташкенте в 1995 году. (Хотя это может ни о чём и не говорить)

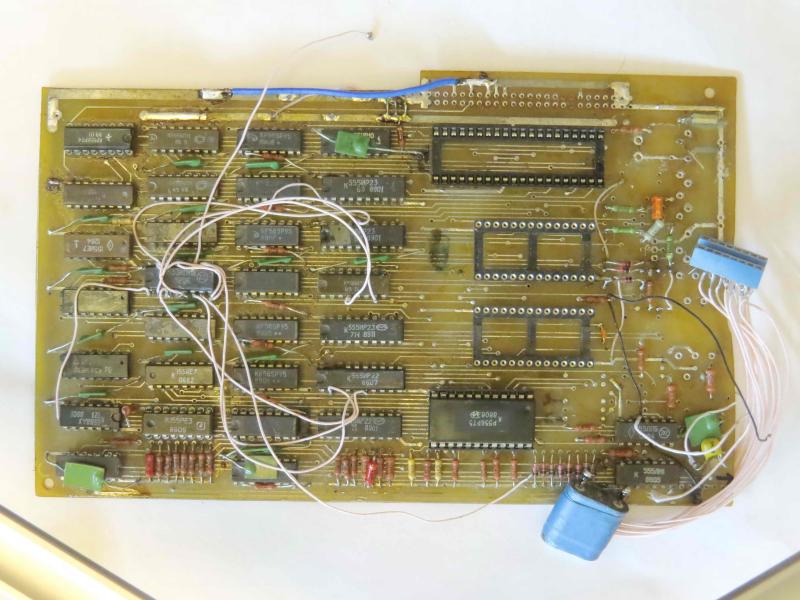

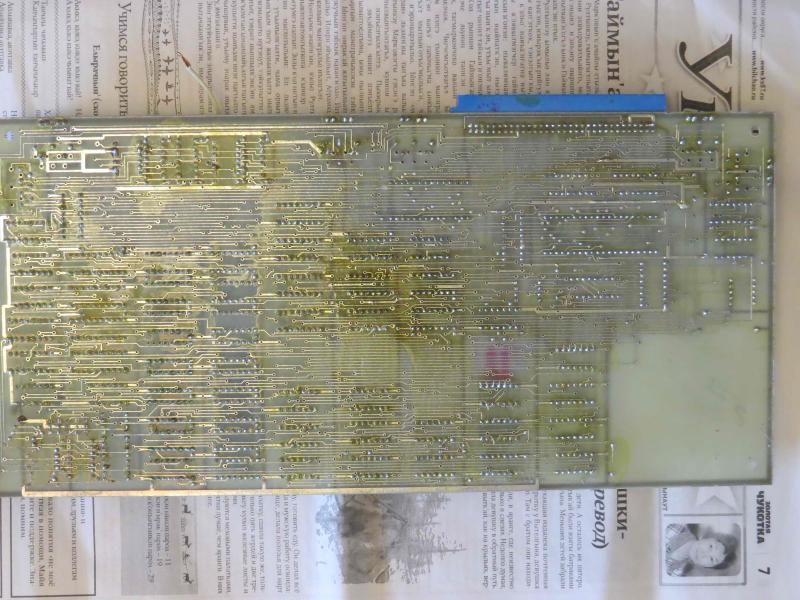

https://zx-pk.ru/attachment.php?atta...9&d=1673163212

Цитата:

---

Сообщение от Reistlin

Приветствую товарищи!
Помогите распознать платку! Знаю только, что куплена в Ташкенте в 1995 году. (Хотя это может ни о чём и не говорить)

https://zx-pk.ru/attachment.php?atta...9&d=1673163212

---

В прошлом году расследовал историю появления клона Рейд, одноименного завода в Самаре.
В двух словах история такая - руководитель отдела ТНП завода ездил в москву на выставку в ВДНХ, там познакомился
с группой ребят из Ташкента, которые представляли свою разработку домашнего компьютера, и успешно ее продали заводу,
в результате чего, на свет появился компьютер Рейд.

Ваша плата подтверждает эту историю, сравните:

https://sun9-45.userapi.com/impg/mVF...99b&type=album

Похоже это оно! Очень и очень похоже! У вас схема есть? Прошивки ПЗУ? Если конечно не сложно!

Цитата:

---

Сообщение от Reistlin

Похоже это оно! Очень и очень похоже! У вас схема есть? Прошивки ПЗУ? Если конечно не сложно!

---

Прошивки я еще не снимал, схемы нет. Общаюсь с диггерами, которые ползуют на завод Рейд, но пока конструкторскую доку найти не удалось.
У директора ТНП с завода Рейд схемы понятное дело нет, да он и уволился почти сразу после запуска компьютера в серию.

Прошивки не снимали, по причине если не секрет?

В мае 2020 года я тут выставлял эту плату на опознание!

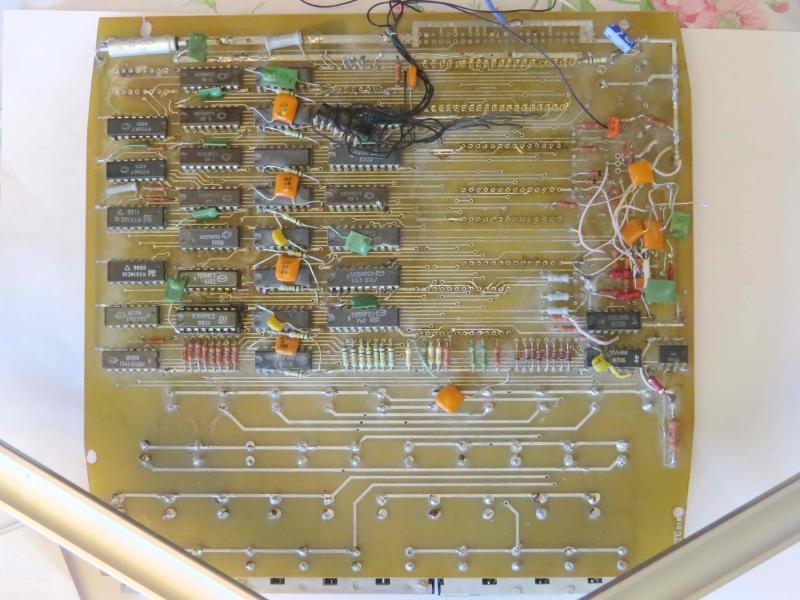

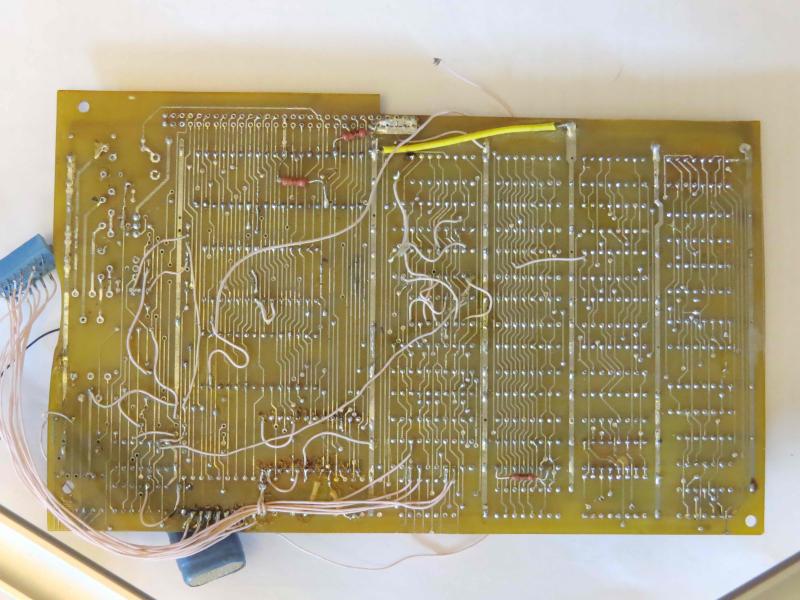

Скан платы представлен в различных видах...

https://i.ibb.co/7G9c9Pk/frontside-green.jpg https://i.ibb.co/ZWRKbKz/frontside-white.jpg https://i.ibb.co/tMjhR37/frontside-original.jpg

https://i.ibb.co/Q8vPHc4/backside-green.jpg https://i.ibb.co/KDM6h4B/backside-white.jpg https://i.ibb.co/D8xVKtT/backside-original.jpg

Их у меня было пять штук в различной степени собранности ... плата №2 была пустая... остальные ниже...

https://i.ibb.co/XSBG73v/758727-007-1.jpg https://i.ibb.co/fdHjRDt/758727-007-4.jpg https://i.ibb.co/SxNTLKs/758727-007-5.jpg https://i.ibb.co/BPptPjG/758727-007-3.jpg

Кстати, я по ним попытался воссоздать монтажную схему - может получится по топологии опознать, что это за версия ?!

https://i.ibb.co/93qGT73/frontside-montage.jpg

В моей версии есть небольшие отличия. Кварц в другом месте стоит например. Но вообще очень похожа. Схем у меня нет.
Две платы были куплены моим знакомым в Ташкенте в 1995 году. И схема к ним была и монтажка.
Знакомый этот, начал собирать платы. Собрал до состояния на фото. После не нашёл процессор и память, да и с ПЗУ не всё гладко в наших краях было тогда.
Сами мы из Красноярска. Можно было конечно с оборонки стырить, но с процессором сложнее.
В итоге платы недособранные легли на полку. Потом переезды, время шло... Платы то он сохранил, вот одну мне сейчас одал.
А схемы утеряны. Решили сейчас восстановить, в феврале думаем заняться восстанавливать.
И что то я смотрю в интернете глухо со схемами.
Но я так смотрю, это очередной клон Ленина, вроде как.

Цитата:

---

Сообщение от Reistlin

В моей версии есть небольшие отличия. Кварц в другом месте стоит например. Но вообще очень похожа. Схем у меня нет.
Две платы были куплены моим знакомым в Ташкенте в 1995 году. И схема к ним была и монтажка.
Знакомый этот, начал собирать платы. Собрал до состояния на фото. После не нашёл процессор и память, да и с ПЗУ не всё гладко в наших краях было тогда.
Сами мы из Красноярска. Можно было конечно с оборонки стырить, но с процессором сложнее.
В итоге платы недособранные легли на полку. Потом переезды, время шло... Платы то он сохранил, вот одну мне сейчас одал.
А схемы утеряны. Решили сейчас восстановить, в феврале думаем заняться восстанавливать.
И что то я смотрю в интернете глухо со схемами.
Но я так смотрю, это очередной клон Ленина, вроде как.

---

Хорошо бы отсканировать плату, и сравнить потом отличия от заводской.

Когда-то давно размещал фотографии печатной платы. С лицевой и обороной сторон. Хотелось бы узнать, что это за плата, и имеет ли отношение к тематике форума?

https://i5.imageban.ru/thumbs/2023.0...bbe019440b.jpg, https://i2.imageban.ru/thumbs/2023.0...6a88893861.jpg

Скрытый текст

https://i5.imageban.ru/out/2023/01/1...bbe019440b.jpg, https://i2.imageban.ru/out/2023/01/1...6a88893861.jpg

[свернуть]

Плата отправлена "nimdasys_inbox_ru".

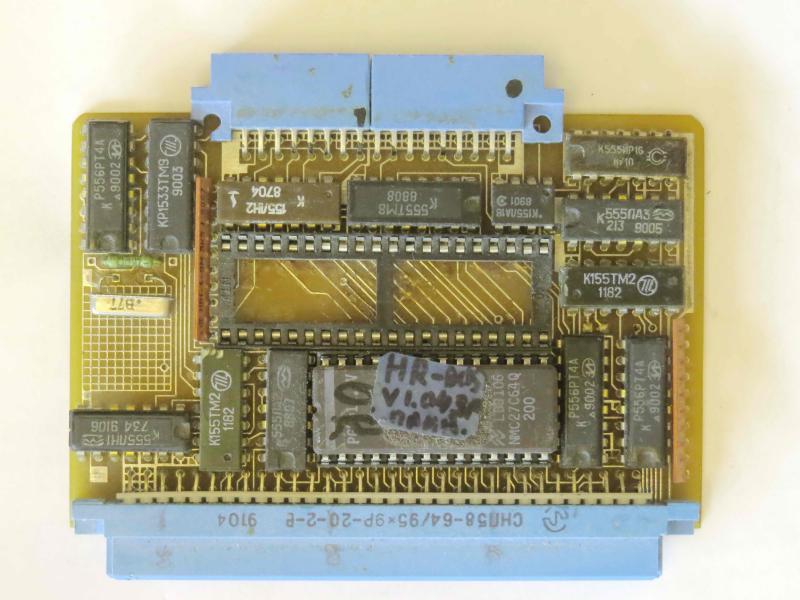

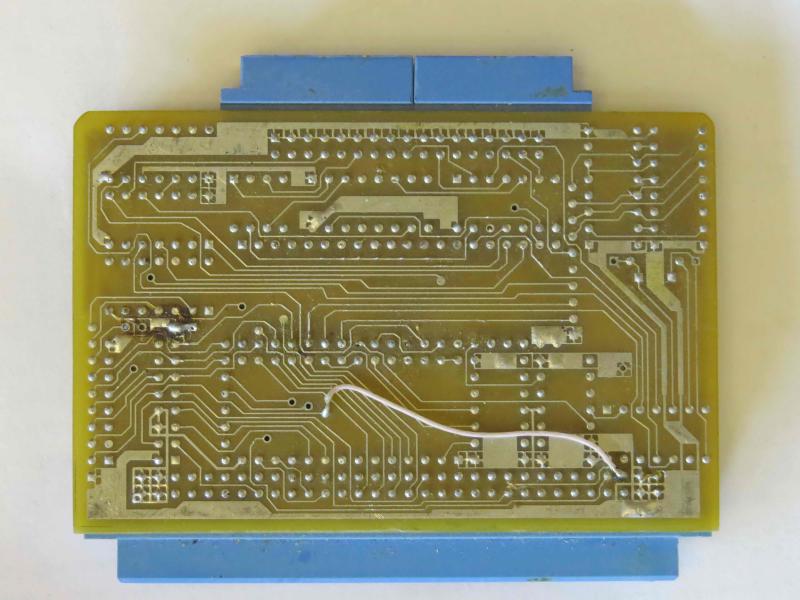

Похоже на один из вариантов BDI

Цитата:

---

Сообщение от OlegarX

Похоже на один из вариантов BDI

---

Может быть и Beta Disc Interface! Так как, по внешнему расположению, нет признаков на выводы микросхем памяти. Можно попробовать сопоставить выводы микросхем по питанию и понять, (хоть бы и наугад), что это "за зверь".

Цитата:

---

Сообщение от ZXFanat

Может быть и Beta Disc Interface! Так как, по внешнему расположению, нет признаков на выводы микросхем памяти. Можно попробовать сопоставить выводы микросхем по питанию и понять, (хоть бы и наугад), что это "за зверь".

---

40-ногая - точно ВГ93 (шина данных + 20-21-22 40 ноги). и ПЗУ - 2764 (1-26-27-28 ноги вместе).
так что скорее всего да, BDI.

Решил поступить так!
"Вычислять", что за плата из этого сообщения: https://zx-pk.ru/threads/13347-pomog...=1#post1170361, и собирать её не буду! Времени на это, вряд ли будет!? Потому, вышлю безвозмездно любому за мой счёт, бандеролью (письмом). Любой желающий, напишите.

Плата отправлена "nimdasys_inbox_ru".

Цитата:

---

Сообщение от ZXFanat

Решил поступить так!
"Вычислять", что за плата из этого сообщения: https://zx-pk.ru/threads/13347-pomog...=1#post1170361, и собирать её не буду! Времени на это, вряд ли будет!? Потому, вышлю безвозмездно любому за мой счёт, бандеролью (письмом). Любой желающий, напишите.

---

Есть такие... это я! ;)

Цитата:

---

Сообщение от nimdasys_inbox_ru

Есть такие... это я! ;)

---

Адрес для отправки и получения в почту форума. Получатель может быть любой, кому доверяешь, или сам.

Однако, если "nimdasys_inbox_ru" будет "хранить" молчание по предоставлению удобного ему адреса получения платы (допустим до 20.01.2023), и не чтобы получилось так, что он "типа пошутил", а плата вроде бы зарезервирована, то отправлю любому, кто после это даты также захочет получить неопознанный "шедевр" спектрумостроения.

Цитата:

---

Сообщение от ZXFanat

Адрес для отправки и получения в почту форума. Получатель может быть любой, кому доверяешь, или сам.

Однако, если "nimdasys_inbox_ru" будет "хранить" молчание по предоставлению удобного ему адреса получения платы (допустим до 20.01.2023), и не чтобы получилось так, что он "типа пошутил", а плата вроде бы зарезервирована, то отправлю любому, кто после это даты также захочет получить неопознанный "шедевр" спектрумостроения.

---

Почтовые реквизиты отправлены в личном сообщении! Огромнейшее спасибо!

Кое что интересное с Ютуба:

https://sun9-57.userapi.com/impg/uQC...364&type=album

https://www.youtube.com/watch?v=EFOCNMyfc2k

И еще, впервые вижу плату, которую называют Ленинградом в 88 году, ну и по ней видной что это не Зоновоский Ленинград, а нечто до или после:

https://sun9-38.userapi.com/impg/A2g...e0b&type=album

https://sun9-88.userapi.com/impg/cDX...b8f&type=album

https://sun9-65.userapi.com/impg/5mf...b57&type=album

Не тот ли это мифический Ленинград-0?

Цитата:

---

Сообщение от newart

Кое что интересное с Ютуба:

https://sun9-57.userapi.com/impg/uQC...364&type=album

https://www.youtube.com/watch?v=EFOCNMyfc2k

И еще, впервые вижу плату, которую называют Ленинградом в 88 году, ну и по ней видной что это не Зоновоский Ленинград, а нечто до или после:

https://sun9-38.userapi.com/impg/A2g...e0b&type=album

https://sun9-88.userapi.com/impg/cDX...b8f&type=album

https://sun9-65.userapi.com/impg/5mf...b57&type=album

Не тот ли это мифический Ленинград-0?

---

Я видел такой в живую... корпус не а-ля "гробик", а усечённый клинообразный параллелепипед... но гораздо в более строгих линиях под 90 градусов, то есть не как у БК и аналогичных... и он был из металла, клавиатура 40 кнопочек ... кнопочки почти как у стекляшки Дельты, но колпачки без фиксаторов - они тупо намертво приклеивались, где было с "завода" там не было заметно, а вот где он и его отец позднее подклеивали - очень было заметно! Кстати, пацанчик был из Ленинграда... он к бабке на каникулы в Ставрополь приезжал, если я правильно помню, то в Ленинграде он жил около Пискарёвского мемориального кладбища и отец его работал на заводе расположенного там же... ну и компик он купил там же, какой-то кооператив при заводе! Так что, как-то так...

Цитата:

---

Сообщение от Reistlin

В моей версии есть небольшие отличия. Кварц в другом месте стоит например. Но вообще очень похожа. Схем у меня нет.
Две платы были куплены моим знакомым в Ташкенте в 1995 году. И схема к ним была и монтажка.
Знакомый этот, начал собирать платы. Собрал до состояния на фото. После не нашёл процессор и память, да и с ПЗУ не всё гладко в наших краях было тогда.
Сами мы из Красноярска. Можно было конечно с оборонки стырить, но с процессором сложнее.
В итоге платы недособранные легли на полку. Потом переезды, время шло... Платы то он сохранил, вот одну мне сейчас одал.
А схемы утеряны. Решили сейчас восстановить, в феврале думаем заняться восстанавливать.
И что то я смотрю в интернете глухо со схемами.
Но я так смотрю, это очередной клон Ленина, вроде как.

---

Вот на авито этот Рейд

Скрытый текст

https://www.avito.ru/samara/nastolny...eyd_2546588551

[свернуть]

Цитата:

---

Сообщение от nimdasys_inbox_ru

Я видел такой в живую... корпус не а-ля "гробик", а усечённый клинообразный параллелепипед... но гораздо в более строгих линиях под 90 градусов, то есть не как у БК и аналогичных... и он был из металла, клавиатура 40 кнопочек ... кнопочки почти как у стекляшки Дельты, но колпачки без фиксаторов - они тупо намертво приклеивались, где было с "завода" там не было заметно, а вот где он и его отец позднее подклеивали - очень было заметно! Кстати, пацанчик был из Ленинграда... он к бабке на каникулы в Ставрополь приезжал, если я правильно помню, то в Ленинграде он жил около Пискарёвского мемориального кладбища и отец его работал на заводе расположенного там же... ну и компик он купил там же, какой-то кооператив при заводе! Так что, как-то так...

---

Речь про вторую плату Ленинград?
