antobel, как-то всё ушло в сторону в обзоре. Плавно перешли к контроллеру дисковода. Хоть тема и названа Специалист. Ваши мысли? обсуждали мы в ней теорию построения схемотехники, а не конретного контроллера дисковода. Необходимо было создать новую тему и публиковать там Вашу схемотенику.
либо на HOLD. принцип как здесь: https://zx-pk.ru/threads/18006-spets...=1#post1096645Цитата:
Сообщение от antobel
сама схема с ошибками (или сигналы с ошибками), в таком виде работать не будет. но имея исходник ДОС - восстанавливается легко. представляет интерес в том смысле что после минимальной доработки можно прицепить ISA слот, воткнуть в него карту с FDС и использовать ее без каких-либо переделок. что я сегодня и проверил. работают не все карты, но тут возможны варианты...
может действительно в отдельную тему вынести?
Давайте хором попросим модератора.Цитата:
Сообщение от Serg6845
:v2_dizzy_indy:
- - - Добавлено - - -
скорее сигналы - я их обзывал по наитию, есть только сам контроллер... схема паялась как замена большому объёмному срачу с иса-разъёмом и кусками макеток разного размера. Платка на макетке в результате с пачку сигарет.Цитата:
Сообщение от Serg6845
Т. е. понимаю что в реале восстановить удалось? Работает с живым флопом?Цитата:
Сообщение от Serg6845
Если да, то просьба уточниь=ть
По поводу "не всех карт" - это нормально, применённый чип 1.44 не понимал, а более поздние в 97% были плцц-68 тараканами вообще без описаний, позднее появились ПЛЦЦ вестерны и зайлоги - там уже все "4 стандартных" для эпохи 286-Пентиум понимались. и тогда же исчезли вменяемые доки...
Если есть фото "совместимых" карт -тоже неплохо бы выложить.
Да.Цитата:
Сообщение от antobel
вообще-то упомянутый UM8388 как раз понимает. но от этого не легче - классическому Специалисту с 2МГц оно не светит - не успевает. из моих экспериментов - 2.5МГц чуть-чуть не хватает, 4МГц - уже без проблем.Цитата:
По поводу "не всех карт" - это нормально, применённый чип 1.44 не понимал
работают 4 из 8 имеющихся. 2шт на 8272 и рассыпухе (8-битные), одна 16-битная на WD37c65 (+IDE), одна вообще VLB, UM82C863 (FDD, 2IDE, 2COM, LPT, GAME)Цитата:
а более поздние в 97% были плцц-68 тараканами вообще без описаний, позднее появились ПЛЦЦ вестерны и зайлоги - там уже все "4 стандартных" для эпохи 286-Пентиум понимались. и тогда же исчезли вменяемые доки...
Если есть фото "совместимых" карт -тоже неплохо бы выложить.
не работают GW-202 (8-битная мультикарта с COM, LPT и таймером, UM8397), 2шт 16-битных на Winbond и VLB контроллер флоп-IDE-SCSI-COM-LPT (чему я не слишком удивился). с неработающими попробую разобраться, возможно все из-за того что у меня все собрано на довольно длинных соплях из МГТФ.
Что-то я из реальности выпал... Serg6845, давайте уточним рабочую схему...
1) на выходе триггера - HOLD?
2) А на входе?
3) Что берётся за базовый CS адрес чипа FDD - F8xx?
4) пзу С000-СFFF MON__11d.BIN ?
5) пзу D000-DFFF DOS__11d.BIN ?
- - - Добавлено - - -
Именно так оно тогда, в 90х и висело на соплях...Цитата:
Сообщение от Serg6845
- - - Добавлено - - -
вот таких я не видел кроме одной длинноразмерной от ХТ "мазовия" которую сам в 89 паял на "фирменной" плате... Но там логики было больше чем весь спец.Цитата:
Сообщение от Serg6845
рабочая схема:Цитата:
Сообщение от antobel

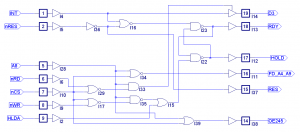

https://pic.maxiol.com/thumbs2/16812....schematic.png
я все это безобразие запихал в GAL16V8, так что есть некоторые отличия от рассыпухи (но общая картина понятна)
FD_A4_A9 - идет на A4-A9 карты, A3 - на землю, A2-A0 - на процессор
OE245 - выборка буфера, хотя в случае с картой он не нужен - он или на самой карте или внутри чипа уже есть.
по исходной схеме - скорее Ready, у меня HOLD, с ним вроде запас по таймингам получше. принцип такой - любая запись по адресу F900 (в исходнике - SY) взводит триггер и процессор останавливается. по приходу прерывания от FDC сразу выполняется следующая команда (которая в данном случае чтение регистра FDC)Цитата:
1) на выходе триггера - HOLD?
лог.1Цитата:
2) А на входе?
адресный декодер внутри самого чипа, в явном виде CS отсутствует. карте по приходу CS нужно подсунуть адреса 3F0-3F7. по адресу F901 читается состояние ножки прерывания FDC.Цитата:
3) Что берётся за базовый CS адрес чипа FDD - F8xx?
даЦитата:
4) пзу С000-СFFF MON__11d.BIN ?
пересобран из исходников, у меня адреса контроллера другие (но кроме адресов ничего не менял)Цитата:
5) пзу D000-DFFF DOS__11d.BIN ?
да, нашел еще одну карту на Goldstar Prime2c, изначально подвешивала шину. потом обнаружил что забыл подтянуть к +5 ножку DACK. после этого заработали все карты кроме тех что на Winbond (даже та что со SCSI контроллером). итого - 7 из 9.
карты которые заработали (файлы по 3-4М):

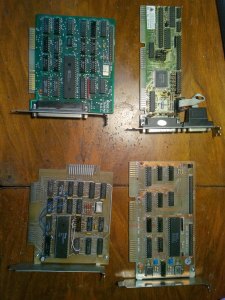

https://pic.maxiol.com/thumbs2/16812...8.fdcards1.jpg

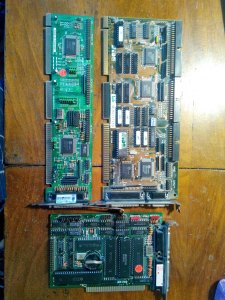

https://pic.maxiol.com/thumbs2/16812...8.fdcards2.jpg
а остальные биты в этом запросе не анализируются вообще?Цитата:
Сообщение от Serg6845
т.е. 3 лп8 были излишеством, хватает 1й?
в исходнике ДОС по крайней мере - нет. везде стоит ANI 08.Цитата:
Сообщение от antobel
может оно и планировалось подменять бит статусного регистра, но в софте везде для анализа прерывания читается F901.
Serg6845, а в чём вы галки проектируете? Что за софт?
