Как успехи?Цитата:
Сообщение от electroscat
По поводу кнопки ресета, по моему должно быть что-то вроде этого (а не то что там нагородили):
https://pic.maxiol.com/thumbs2/16740...53.trigger.jpg

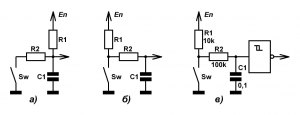

или проще вариант:
https://pic.maxiol.com/thumbs2/16740....triggerzx.jpg
Запустил, шас даже и не вспомню в чем причина была, что то менял помоему, что именно не запомнил. Сейчас все работает.
Понимаю что 7 лет прошло, но вдруг помните — о каком перевороте D50 идёт речь? D50 была неправильно впаяна?Цитата:
Сообщение от Haper
- - - Добавлено - - -
А с ресетом в итоге как поступили?Цитата:
Сообщение от electroscat
По схеме все, ничего не приколхозил, все так работает.Цитата:
Сообщение от Egal
Кто-то воткнул вверх тормашками.Цитата:
Сообщение от Egal
понятно, спасибо )Цитата:
Сообщение от Haper
Спаял таки плату. Не стартует. При запуске в спикере жужжание )) По крайней мере если пальцем потыкать ВИ53 жужжание появляется точно. Банк оставил только тот что по краю платы, рас-ы и кас-ы появляются. На 2-14 тоже что-то есть.
На 22 ноге ПЗУ по сути нишиша, сразу в 1, потом на полсекунды вниз прямоугольник тремя импульсами, и опять 1.
Если поставить 8253 никакого жужания в спикере нет.
Почти все микросхемы 74 серия.
Может есть какое тестовое ПЗУ?
как поможет тестовое пзу, если к нему нет обращения ?Цитата:
Сообщение от Egal
можно предположить, что 3 импульса - это чтение какой то команды, но раз дальше не идет, то значит и команда до проца не доходит(читает что то не то).
Фото платы кинь для начала, какие пзу, что зашил, реакция проца на сброс, есть ли шевеления на ША и тд
То же верно. ))Цитата:
Сообщение от Sancho45
Плата зелёная от Чипкина.
https://pic.maxiol.com/thumbs2/16749...3253.board.jpg
Посмотрел сейчас PROM/ и MRD/, вот PROM/ на 11 ноге РТ4 не появляется при включении, если несколько раза жмакать сброс, то рано или поздно появится.
Причем каждый раз разной формы и скважности, сейчас вот такой:
https://pic.maxiol.com/thumbs2/16749...83253.prom.jpg
в динамике просто жжжжж и всё )
- - - Добавлено - - -
Большое всего удивляет прикол с помехой в динамике если пальцем не только касаться ВИ53, а просто даже подносить палец. И на 55 порту тоже пусто, на входах 2 вольта, на выходах 1 вольт. Порт живой, проверил.
- - - Добавлено - - -
AT28C64, 27 ногу после прошивки отогнул и подвесил на + через резисторЦитата:
Сообщение от Sancho45
- - - Добавлено - - -
Зашил просто биос 8К, пробовал шить с бейсиком в W27C512 (записал дважды)Цитата:
Сообщение от Sancho45
На фото не видно ничего, какие чипы и тд. Нужно в высоком разрешении. Шум в динамике говорит только о том, что ничего не работает(нет инициализации).
