Знакомая платка, такая же лежит с незапамятных времён, и тоже без КМок. :)Цитата:
Сообщение от kom9ipa
Надо будет как-нибудь запаять керамику и запустить...
Вид для печати
Знакомая платка, такая же лежит с незапамятных времён, и тоже без КМок. :)Цитата:
Сообщение от kom9ipa
Надо будет как-нибудь запаять керамику и запустить...
Помогите определить клон 86РК. На плате маркировка БК-ПРЦ 7.102.389
http://imagehost.spark-media.ru/i4/C...1CD49C04E2.jpg
http://imagehost.spark-media.ru/i4/5...9E928708F8.jpg
Скрытый текст
Сегодня получил подарок: корпус с клавиатурой для этой платы с надписью MIKRO-88.
Маловат размерчик фоток... Ещё б побольше воткнул, чтоб он нечего делать шарить по экрану рассматривая твои фотки. Пользуйся сайтами для хранения таких фоток, а на форум выкладывай ссылку для просмотра.
это и есть ссылка
gen1971, запрячь фотки под спойлер:
Скрытый текст

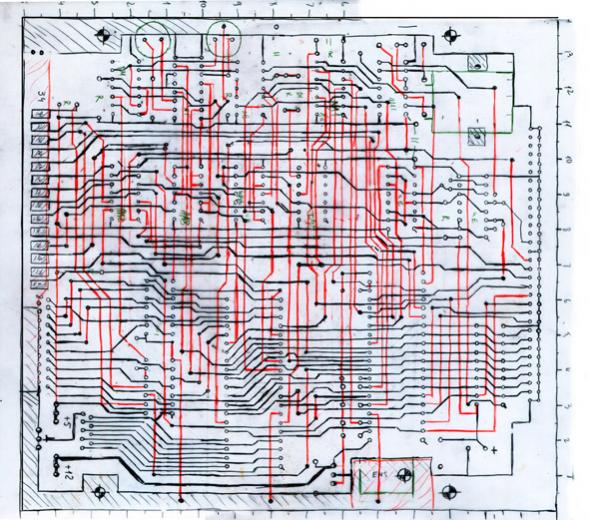

В результате очередных "археологических" раскопок в рулоне со старыми музыкальными плакатами были обнаружены чертежи печатных плат "Импульса-035" и контроллера дисковода к нему (два варианта платы процессора и один контроллера). Чертежи выполнены на лавсановой кальке в масштабе 2:1. Чисто теоретически можно по ним попытаться восстановить схемы, по крайней мере, схему контроллера, если это кому-нибудь еще нужно.Цитата:
Сообщение от kom9ipa
Плата процессора в первом варианте 320х180 мм. Половина платы немного доработанный процессор с 60 кБ ОЗУ и 8 кБ ПЗУ (4 х 2 кБ), вторые полплаты - электронный диск: 128 кБ ОЗУ (2 линейки по 8 шт 565РУ7) и 8 корпусов ПЗУ. Во втором варианте - только собственно плата процессора без электронного диска.
Плата контроллера дисководов 150 х 140 мм. Контроллер выполнен на основе на 1818ВГ93 и 580ВВ55, один порт которого используется в качестве порта принтера.
Рисунок платы в нормальном разрешении можно скачать отсюда
Поскольку сегодня приобрёл компик Электроника КР-03 в полной заводской упаковке, то решил сделать маленький фоторепортаж.
Итак, собственно сама коробка:
Скрытый текст
Скрытый текст
Открываем коробку. Всё добротно упаковано.
Скрытый текст
Скрытый текст
Внешний вид компьютера. (Вскрывать не стал, поскольку он под пломбами).
Скрытый текст
Скрытый текст
Упаковочная ведомость, кассета, ответная часть разъема и предохранитель. Всё как положено.:)
Скрытый текст
Кстати, на кассете хотелось остановиться поподробнее. Похоже в то время с кассетами был дефицит, поэтому брали то что под руку попадется. На заводе в Козьмодемьянске снабженцы видимо не смогли закупить чистые аудиокассеты, поэтому перекупили кассеты с записями и просто тупо вложили в коробку вкладыш с перечнем программ, а на кассету записали сами программы.
Скрытый текст
Скрытый текст
Скрытый текст
Как-то так.:)
Надо-ли считывать кассету и сканить руководство? Вроде руководство уже было отсканировано, но ссылки на него из первого поста уже сдохли. Да и на кассете, я думаю, вряд ли что-то новое найдется.
p.s. Пак фоток в высоком разрешении - 30мб.
супер!
а корпус наверно отдельно продавался?
Это как интересно? Микросхемы К565РУ7 имеют ёмкость 256 х 1. Из чего следует, либо 512 Кбайт, если организация 8 бит, что скорее всего. Либо 256 Кслов 16-разрядных. А не использовать часть адресов, что бы получить 128 Кбайт, как-то расточительно, тогда уж проще применить дешёвые и очень доступные, как тогда так и сейчас К565РУ5.Цитата:
Сообщение от kom9ipa
Terazini, похоже. В наборе только металлическое шасси присутствует.
Какая няка!
