Ребят, помогите пжлст. Можно ли определить по матрасу направление поиска неисправности? Когда в видосе "без пзу" пропадает красный цвет в матрасе - нажат резет. Во втором видосе то же самое, когда пропадают риски. Спасибо. Видосы:
https://vk.com/video482518838_456239...c4befa48e7619d
https://vk.com/video482518838_456239...dd4c0e3fb1148f
или
https://www.youtube.com/watch?v=YGfLNj36SD0
https://www.youtube.com/watch?v=oRzc4nWMHNk
Для начала надо бы сказать какой клон ZX.Цитата:
Сообщение от Neofit2016
На видео мельком видно что неправильная шахматка , шириной в одно знакоместо , поэтому еще бы фото без проца и пзу при включении.

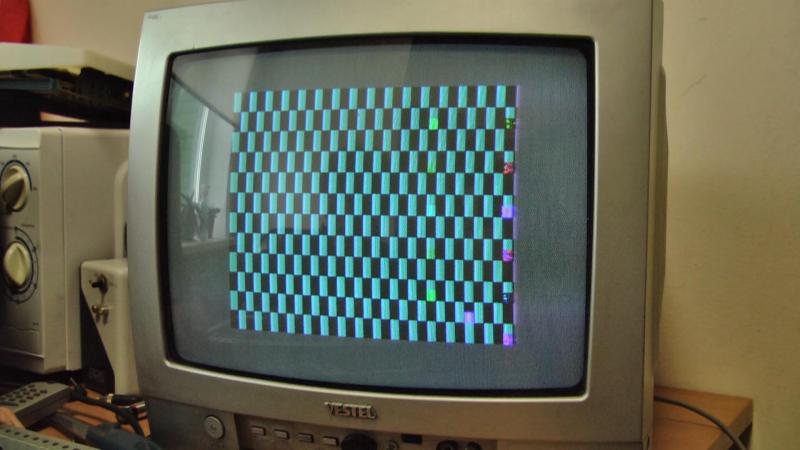

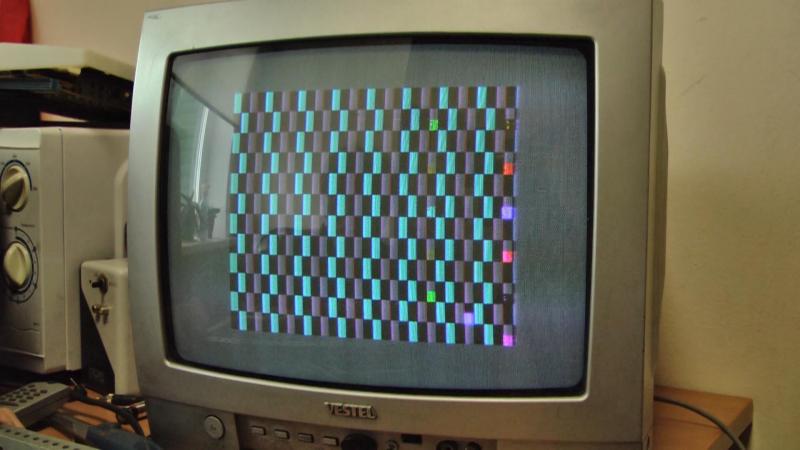

Клон "Урал 8/64К". Момент включения рипнул из видео, все три кадра. Проц в Урал впаян. Выпаивать?((((((Вложение 66679Вложение 66678Вложение 66677 Картинки идут в обратном порядке.Цитата:
Сообщение от JV-Soft
Для начала проверить бы питание, электролиты, возможные обрывы или закоротки дорожек, выводов на плате. Если сигнал М1 на проце меняется, можно предположить, что проц живой, проверить и заменить ПЗУ на новые, дальше смотреть ОЗУ. Мультиметр у вас хоть есть?
Есть, но простой, частоту не измеряет. Напряжение в норме, обрывы/кз вроде бы отсутствуют. Как проверить М1? Как проверить ПЗУ?Цитата:
Сообщение от vlad
Сигнал M1 на 27 ноге. Выставляем измерение напряжения 20V DC и аккуратно ставим щуп "+" на 27 вывод или удобный контакт поблизости, щуп "-" на шину "-" GND и меряем напряжение.
https://z80journal.files.wordpress.c...pg?w=300&h=275
на 27-й ноге 2,8 вольт
- - - Добавлено - - -
2,8 вольтЦитата:
Сообщение от vlad
Предположительно исправный. На плате ничего сильно не греется? Без осциллографа и заведомо исправных компонентов для подмены, ремонт затруднительный. Можно попробовать в ремонтной мастерской попросить прошить Тест ПЗУ (ссылка) для дальнейшего теста платы или перепрошить ROM'82.
1)очень-очень сильно ничего не греется. Но достаточно сильно греются две микросхемы 556рт4 (на схеме д13 и д14). Палец терпит, но они такие как бы чересчур теплые.Цитата:
Сообщение от vlad
2)То есть, если матрас есть, пусть даже и неправильный, тестовое ПЗУ запустится?
Это норм.Цитата:
Сообщение от Neofit2016
Оно должно запуститься если проц в рабочем состоянии.Цитата:
Сообщение от Neofit2016
Вид шахматки зависит от того как схемотехнически на видеоконтроллере адресные линии смультиплексированы. Выглядит она в целом убедительно. Проц судя по всему работает, надо ставить тестовую прошивку, скорее всего проблема с памятью. Если двухполевая машина то как минимум с нижними 16к, если однополевая, ну тогда меньше микрух менять.
