Руководство по настройке и ремонту Пентагон 128 (восстановление)

В смежной теме занимаюсь восстановлением Пентагон 128. Чтобы освежить принципы работы и способы ремонта решил конвертировать бумажную документацию в электронный вид. С возможностью поиска и блэкджеком :)
Начинания по восстановлению документа я выкладывал в той же теме. Там же поступили предложения от специалистов по корректировке документации, чтобы она отражала более точную информацию. На текущий момент завершен перенос текста в электронный вид:

Вложение 77017

Теперь можно вносить изменения/исправления, если таковые будут.

Осциллограммы и схемы там были "упоротые", поэтому добавлять не стал. Возможно, если восстановлю свой пентагон, сделаю осциллограммы со своего осцила, посредством сохранения экрана.

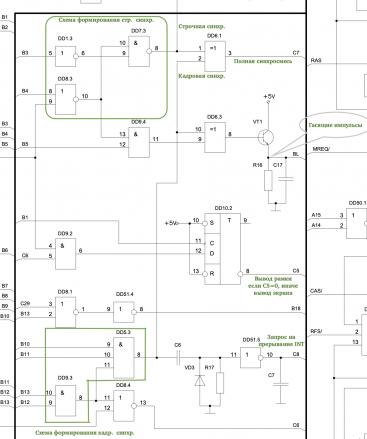

Схема Пентагона 128 очень обалденная у mick. Туда начал добавлять, подписи, какая нога за что отвечает и выделять функциональные блоки, чтобы не вспоминать что где по началу. Вот небольшой кусочек:

Вложение 76916

Не знаю, возможно это и не надо. Но как мне кажется для только входящих в тему Спектрума это была бы помощь на первое время.

2022-02-15 Обновлена версия документа. После частичной вычитки, внесены исправления в документацию.

Это супер дока! Мне такая штука очень нужна, спасибо!

Вложение не работает.

Цитата:

---

Сообщение от Enigmatic

Вложение не работает.

---

Какая-то беда сегодня. Поправил. Но это не точно :)

Вот еще мой скромный вклад.

Пока едут комплектующие, взял схемы, описание, начал вычитывать и понял, что ошибок дофига, как в исходнике, так и возникших при переносе в электронный вид. Готовлю новую версию.

Цитата:

---

Сообщение от RemB

Туда начал добавлять, подписи, какая нога за что отвечает и выделять функциональные блоки, чтобы не вспоминать что где по началу. Вот небольшой кусочек:
...
Не знаю, возможно это и не надо.

---

Очень надо! :v2_thumb:

В Пентагоне главное - это тайминги, на мой взгляд. Вся фишка данного клона в этом. Поэтому, у кого есть тайминги Пентагона, неплохо было бы включить в описание.

Цитата:

---

Сообщение от Shofer

В Пентагоне главное - это тайминги,

---

Согласен! =)

Речь идёт об осциллограммах? Если да, то как починю, постараюсь снять.

Вычитал порядка 8 страниц. Внесено много изменений как по части логики (которая была в исходном документе), так и по части грамматики. Ориентироваться по версиям лучше по дате внизу страницы.
Вложение 77016
На головной тоже заменил.

Цитата:

---

Сообщение от RemB

Схема Пентагона 128 очень обалденная у mick. Туда начал добавлять, подписи, какая нога за что отвечает и выделять функциональные блоки, чтобы не вспоминать что где по началу. Вот небольшой кусочек:

---

Подскажите, а схема будет? =)
