Музыкальный дверной звонок на Н1806ВМ2, совместимый с МС1201.02, на мелких ИС

Уважаемые любители ДВК, разрешите представить плату - "Звонок-2", предназначенную для применения в качестве :
1. Дверной музыкальный звонок
2. Калькулятор с алфавитно-цифровым индикатором
3. Др. применения, близкие к функции МС1201.02
Блок-схема :
https://pic.maxiol.com/thumbs2/16523...97897910.2.jpg
Параметры :
Параметры :
1. Частота ЦП Н1806ВМ2 ( в самодельной колодке ) - 5.5 мгц
2. Объем батарейного СОЗУ - 0.064 или 1 метр
3. Объем УФ ППЗУ - до 1 мерта, 1 шт. 8 бит ППЗУ без инверсии адресов и данных.
4. Стерео-ЦАП 8 бит с УМЗЧ 0.1 ватт
5. Разъем расширения МПИ , совместимый с некотрыми блоками к БК ( КНГМД, ИРПС, некотрыми др. ).
6. Прямо адресуемое СОЗУ - 48 или 56 Кбайт ( до 62 Кбайт )
Схема в ПДФ 3 листа :
https://cloud.mail.ru/public/k7oe/493AP7FHY
https://cloud.mail.ru/public/AaWV/WXjpdRZcg
https://cloud.mail.ru/public/g6Uu/tWH53ds7r
Конструктивно в виде 4СПП 133х119 миллиметров, рассчитанной под корпус "Коробка ИС"
Индикатор - до 16 знаков 14/16 сегментный LED, общий катод.
Клавиатура - матрица до 8 х 16 сканов, возможно алфавитно-цифровая.
Конструктивно можно использовать прошивку 055 от КР1801РЕ2 МС1201.02, с подключением внешнего блока ИРПС от БКшки, на адрес 177560.
Имеется частота 153.6 Кгц для применения 1002ХЛ1+588ВН1 вместо 1801ВП1-065, для экономии мощности потребления.

Дополнительная функция - можно отключить СОЗУ и ППЗУ платы, и использовать для БК11М как дополнительный Ковокс и ЭД 1 метр, а так же индикатор с клавой.
Отключение - подать уровень 0в. на сигнал SLAV ( конт. Б18 разъема ) и перевести плату в режим ДМА ( либо снять ЦП ).

ЭБ

Микросхемы :
DD100 - Н1806ВМ2 монтаж крышкой вверх
DD101/6 , DD136/6 , DD138/6 - ЭКФ1564ЛН1
DD102/2 , DD103/2 - ЭКФ1564ИЕ19
DD104/6 - ЭКФ1594ТЛ2
DD105/3 , DD135/3 , DD139/3 - ЭКФ1564ЛА4
DD106/4 , DD140/4 - ЭКФ1564ЛА3
DD107 - ЭКФ1564АП6
DD108/4 - ЭКФ1564ЛЛ1
DD109/2 - ЭКФ1564ТМ2
DD110 , DD111 , DD116 - ЭКФ1564АП9
DD112 , DD113 , DD119,
DD120 , DD125 - ЭКФ1564ИР37
DD114 - ЭКФ1564ЛА2
DD115 - ЭКФ1564ИД4
DD117 , DD126, DD127 - ЭКФ1564ТМ9
DD118 , DD142 - 133ИД10 советкая планарная
DD121 - AD7302BR корпус SO-20
DD122 - M27C801 корпус ДИП-32
DD123 , DD124 - ЭКФ1564КП11
DD128 - ЭКФ1564ИД7
DD129 , DD133 - ЭКФ1564КП7
DD131 , DD132 - M5M5408AFP-70LL корпус SO-32
возможная замена на DD144, DD145 - UT62256CSC-70 корпус SO-28
DD134/2 - 217ЛБ2 корпус "Посол" 13 выв.
DD137/6 - ЭКФ1564ЛН2
DD130/2 - ЭКФ1564ТМ7
DD141/4 - ЭКФ1564ЛИ1
DD143/2 - AD8616AR корпус SO-8
Конденаторы СМД :
C1, C3, C7, C9, C10, C11,
C12, C13 1206 10 MKF 16V
C2 - 1210 K10-17 2400PF
C4, C14 - 1206 1 MKF 16V
C5 - 1210 K10-17 47 PF
C6 - 1210 K10-17 200 PF
C8 - 1210 K10-17 200 PF
С15, С32 - К10-17-1в 0.022 мкф Н90
С33, С34, С35 - 1206 10 мкф 16в.
С36, С37 - 1210 100 мкф 6.3 в.
Наборы резиторов ( все ) :
R12...R15, R26, R42 CAY17-332JALF 3.3 ком
R16, R22 - 10 ком
Резисторы подстроечные :
R43, R44 - СП5-16вв 0.125 вт. 6.8 ком
Диоды в СМД посадке :
Д1...Д6, Д9, Д10, Д11, Д12 - КД512А
Д7, Д8 - Д9Б
Разъемы :
СНП58-64 папа угловой и прямой по 1 шт.
10 выв. 2 ряда гребенка шаг 2.54 - 2 шт.

[свернуть]

Конфа

Регистры :
По чтению :
177630 биты 0...7 - данные клавиатуры, нажатие = 1. Биты 8...15 - установлены в 1 по тех. причинам.
По записи :
177630 :
- биты 0...3 - номер знака индикатора и скана клавиатуры, значение 000000 соответствует самому младшему знаку.
- биты 4 и 5 - в резерве пользователя .
- биты 6...15 не используются.
177632 :
- биты 0...15 - данные индикатора, записанная 1 соответствует включению сегмента.
177634 :
- биты 0...7 - данные ЦАП канал Б при словной записи и канал А - при байтовой записи. Запись 000 соответствует низкому напряжению.
- биты 8...15 - не используются.
177636 :
- биты 0...10 - адрес сектора ЭД ( АП ЭД = 1 метр СОЗУ и 1 метр ППЗУ )
- бит 15 - переключатель СОЗУ/ППЗУ, при программной "1" выбирается СОЗУ.
РНП по чтению :
- биты 0...2 - устанавливаются пользователем и выведены на разъем XS1 конт. соответственно 09, 08, 07. Уровень 0в. соответствует программной "1".
- биты 11...15 ( значения 004000...100000 ) используются для задания адреса начального пуска, и выведены на разъем XS1 конт. соответственно 06...02. Уровень 0в. соответствует наличию бита ( программной "1" ). Рекомендуемый начальный адрес старта - 140000 ( выв. 02 и 03 = 0в., выв. 04, 05, 06 = +5в. ).

Варианты конфигураций СОЗУ :
*Адреса 000000-137777 - наличие зависит от уровня сигнала SLAV выв. Б18 разъема МПИ, при +5в. - включено.
*Адреса 140000-157777 , возможные варианты :
- выключено при наличии R35 и отсуствии R34
- включено при режиме Н1806ВМ2 "Работа" ( сигнал SEL = +5в. ) при отсуствии R35 и наличии R34.
*Адреса 160000-173777, возможные варианты :
- 170000-173777 - R45, R46 установлен, R47, R48 отсуствует
- 160000-173777 - R46, R47 установлен, R45, R48 отсуствует
- 160000-163777 и 170000-173777 - R45, R48 отсуствует, R46, R47 установлены.

*Варианты адресов окна ЭД :
174000...174777 - R39 есть, R40 - нет.
175000...175777 - R40 есть, R39 - нет.

*Варианты адресов ППЗУ :
140000...157777 :
- R36 нет, R37 - есть - наличие ППЗУ зависит от сигнала SLAV, при его уровне +5в. - в наличии.
- R36 есть, R37 - нет - наличие ППЗУ зависит от сигнала SEL, при его уровне 0в. - в наличии ( режим "Пульт" ).

*Варианты применения ППЗУ малого объема ( 32 выв. ДИП ) :
1 метр ( M27C801 ) - R30, R33 - есть, R31, R32 - нет.
0.5 метра ( Am27C040 ) - R31, R33 - есть, R30, R32 - нет
0.25 метра ( Am27C020 ) - R31, R32 - есть, R30, R33 - нет.
0.12 метра ( Am27C010 ) - см. 0.25 метра.
ЭСППЗУ не поддерживаются по причине фиксации адреса по перепаду сигнала выборки ИС.

*Варианты применения СОЗУ малого объема :
R59 0 ом есть, R60 - нет - применяется DD131, DD132 в корпусе SO-32, объем 1 метр.
R59 нет, R60 0 ом - есть - применяется DD144, DD145 в корпусе SO-28, объем 0.064 метра.
Все варианты применения СОЗУ рассчитаны на ОС RT-11.

[свернуть]

Возможный срок появления в продаже чистых плат - середина лета 2022 г.
Возможная цена 1 шт. чистой платы - 1 т.р., если есть интрес к покупке - пожалуйста, напишите об этом здесь, без всяких гарантий сторон.

Заинтересован в одной на пробу и 4 если все устроит

Добавил в схему :
1. УМЗЧ 0.1 ватт на нагрузке 16 ом на ОУ AD8616AR
https://eu.mouser.com/datasheet/2/60...18-1502461.pdf
2. Возможность применять СОЗУ 2 шт. 624000 ( 1 метр ) или 2 шт. 62256 ( 64 Кбайт ) - для минимальной конфы.

Старый вариант 4СПП :
https://pic.maxiol.com/thumbs2/16527...997897745..jpg
Отсуствуют : УМЗЧ и 62256

несколько вопросов и предложений:
1. Частота ЦП Н1806ВМ2 ( в самодельной колодке ) - 5.5 мгц - "Н1806ВМ2 ( в самодельной колодке ) " - можно фото? ну или пару слов об этом...

Конструктивно в виде 4СПП 133х119 миллиметров, рассчитанной под корпус "Коробка ИС" - это что именно за коробка?

"ЭСППЗУ не поддерживаются по причине фиксации адреса по перепаду сигнала выборки ИС." - может попытаться дать возможность использования xx29f0x0 в dip32 по причине их массовости и доступности? (и удобства - без УФ стиралки и прошивка в любом программаторе без требований к 12.5в и выше режимам)

может попытаться привести к "народному" 100х100 плату (пусть и с 4-мя слоями)? (резисторные сборки на дискретные 0603 поменять, площадь не больше, за счет оптимизации подвода трасс даже меньше, доступность и цена намного лучше)

сразу сделать сопрягаемую ДПП 100х100 с минимальной клавиатурой на тактовых кнопках и семисегментными индикаторами, с закосом под "panel of the PDP-11/34" на одной стороне и уартом на обратной стороне? с большим числом знакомест...

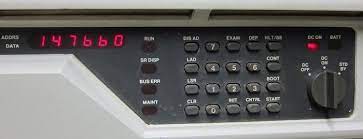

Вложение 77346

получится "мини pdp11" почти, с пультовым режимом и загрузкой "по Патроновски"...

Цитата:

---

Сообщение от Vasily_A

- можно фото? ну или пару слов об этом...

---

Н1806ВМ2 будет прижиматься внешней рамочкой с резиновым уплотнительным слоем к плате, на 4 шт. винтиках.
Фото пока нет, может на днях аналог сфоткаю.

Цитата:

---

Сообщение от Vasily_A

корпус "Коробка ИС"

---

Первый вариант был :
https://pic.maxiol.com/thumbs2/15785...53797.2542.jpg
Обычная коробка из-под ИС с внутренним пространством 220х119 миллиметров.
Делать др. вариант - чудовищные затраты на новодел корпуса.

Цитата:

---

Сообщение от Vasily_A

может попытаться дать возможность использования

---

Вариантов особо небыло - либо 2 шт. 8 бит 27C400, либо 16-бит УФ ППЗУ, но его не поддерживает популярный программатор TL866xx
Ну или миниатюрная 2 Мбайт 16-бит флешка - но тут либо нужна БК11М для её программирования прямо на плате Звонка, либо программатор с переходом, явно недешовый. В итоге был выбран компромиссный вариант для дешевизны/популярности - т.к. 0.25 метровых УФ ППЗУ кучи-горы у ретрокомпьтерщиков, и их можно зашить прямо на МБ.

Цитата:

---

Сообщение от Vasily_A

к "народному" 100х100 плату

---

Самый первый вариант такой и был - но ту нужен профессиональный тополог с Очень большим опытом - а он стоит существенных денюшек, которые никогда не вернуть продажами плат или изделий.

Цитата:

---

Сообщение от Vasily_A

сразу сделать сопрягаемую ДПП 100х100 с минимальной клавиатурой на тактовых кнопках

---

Т.к. это чисто любителький продукт, у меня в данный момент и на базовую конфу особо нет средств, не то, что на разработку аддонов и частей .
Плату индикатора и клавы можно сделать и на макетке - она проста, 60-кнопочная клава и 16 знаков 14 сегментного LED.
Если её расположить не бутербродом - получится "учебный калькулятор".
Фото платы клавы и индикатора - по запросу.

Цитата:

---

Сообщение от Vasily_A

уартом

---

Обычный блок БК ИРПС сгодится, либо упрощенный блок сети данных БК11/М.

Если таки особо необходим комбинированный блок ИРПС и КНГМД - могу разработать, для БК11/М.

- - - Добавлено - - -

Блок ИРПС БК0010 :
https://pic.maxiol.com/thumbs2/16522...0510235950.jpg
( новая редакция без ВДМ1-8 ).

Цитата:

---

Сообщение от MM

на днях аналог сфоткаю.

---

https://pic.maxiol.com/thumbs2/16528...82594.2838.jpghttps://pic.maxiol.com/thumbs2/16528...82594.2839.jpg

Пока вариант платы выглядет так :
https://pic.maxiol.com/thumbs2/16529...82575.1905.jpg

В данный момент есть заявка на 1 шт. плату.

Поэтажный план БТИ :smile:
https://pic.maxiol.com/thumbs2/16535...97897688.1.jpg
https://pic.maxiol.com/thumbs2/16535...97897688.2.jpg
https://pic.maxiol.com/thumbs2/16535...97897688.3.jpg
https://pic.maxiol.com/thumbs2/16535...97897688.4.jpg
https://pic.maxiol.com/thumbs2/16535...97897688.5.jpg
Платы заказаны в Китае.

64-выв. разъемы использованы с шагом 2.52, для возможности ставить как советские СНП58-64, так и китайские гребенки.

извините, что не по теме, просто нужен быстрый короткий ответ.
Как по маркировке и внешнему виду выбрать самые хорошие, стабильные, надежные 1801ВМ2 в керамике ? (по буквам, точкам, годам выпуска).
С надеждой.(на ответ)

Цитата:

---

Сообщение от ra3qdp

самые хорошие, стабильные, надежные 1807ВМ1 в керамике

---

310ES

- - - Добавлено - - -

А вообще, оба моих 1807 (пластик) заработали без проблем вместо T11

Цитата:

---

Сообщение от Hunta

1807 (пластик)

---

извините - я не правильно первоначально написал.
(а 1807 на какой частоте там работают - 7.5 ?)

Цитата:

---

Сообщение от ra3qdp

а 1807 на какой частоте там работают - 7.5

---

Понятия не имею, я втыкал их в Falcon и Falcon+

в Falcon и Falcon+ на какой частоте ?

Я уже написал - понятия не имею

Цитата:

---

Сообщение от ra3qdp

Как по маркировке и внешнему виду выбрать самые хорошие, стабильные, надежные 1801ВМ2 в керамике ? (по буквам, точкам, годам выпуска)

---

КМ1801ВМ2А :
https://pic.maxiol.com/thumbs2/16538...m2a200x200.jpg
http://www.kontest.ru/catalog/item/208716 ( просто для ознакомления )
Года - 1988...1990 ( до 14 мгц ), остальные года - неизвестно. Но на 10 мгц все года пойдут.
Желательно Ангстрем.
Дополнительные точки в районе маркировки :
1 точка - Б, 8 мгц, сойдет для УКНЦ, КЦГД, МС1201.02 без разгона.
2 точки - В, 6 мгц, сойдет для ПП УКНЦ
*
Покритикуйте вариант клавы для Звонок-2 :
https://pic.maxiol.com/thumbs2/16543...1452663.55.jpg

https://pic.maxiol.com/thumbs2/16552...7898904.55.jpg
https://pic.maxiol.com/thumbs2/16552...898904.551.jpg
https://pic.maxiol.com/thumbs2/16552...898904.552.jpg
https://pic.maxiol.com/thumbs2/16552...898904.553.jpg

Пожалуйста, сообщите, кому интересна плата клавы и индикации к Звонок-2 ?
Приблизительный внешний вид - но кнопок будет больше и без частометра и без вольтметра, и всего с 2 шт. тумблерами ПД9-2 :
https://pic.maxiol.com/thumbs2/16547...97540.2839.jpg
Примерная цена чистой ДПП 219 х 119 - 1000 руб.

А проект калькулятора на Н1806ВМ2 заброшен?

Цитата:

---

Сообщение от Radon17

А проект калькулятора на Н1806ВМ2 заброшен?

---

Нет, не заброшен.

Звонок-2 с платой клавы и индикации = упрощенная версия калькулятора.
Программируемого. В восьмеричных циферках для начала :eek:
Потом можно будет что-то соорудить на предмет приспособления Фокала от RT-11, а может даже и самой ОС - т.к. ресурсы Звонок-2 позволяют.

Индикатор. Назначение бит :
https://pic.maxiol.com/thumbs2/16556...053982589..jpg

Приблизительный графитаж :
https://pic.maxiol.com/thumbs2/16499...97325.font.png
Поддержаны только заглавные латинские символы.

Графитаж символов

011000 41 ! = 1000 10000
001040 42 " = 40 1000
011316 43 # = 2 4 10 100 200 1000 10000
011055 44 $ = 1 4 10 40 1000 10000
006044 45 % = 4 40 2000 4000
021535 46 & = 1 4 10 20 100 400 1000 20000
002000 47 ^ = 2000
022000 50 ( = 2000 20000
004400 51 ) = 400 4000
037700 52 * = 100 200 400 1000 2000 4000 10000 20000
011300 53 + = 100 200 1000 10000
004000 54 , = 4000
000300 55 - = 100 200
040000 56 . = 40000
006000 57 / = 2000 4000

006077 60 0 = 1 2 4 10 20 40 2000 4000
000006 61 1 = 2 4
000333 62 2 = 1 2 10 20 100 200
000317 63 3 = 1 2 4 10 100 200
000346 64 4 = 2 4 40 100 200
000355 65 5 = 1 4 10 40 100 200
000375 66 6 = 1 4 10 20 40 100 200
000007 67 7 = 1 2 4
000377 70 8 = 1 2 4 10 20 40 100 200
000357 71 9 = 1 2 4 10 40 100 200
041000 72 : = 1000 40000
004040 73 ; = 40 4000
022000 74 < = 2000 20000
000310 75 = = 10 100 200
004400 76 > = 400 4000
010203 77 ? = 1 2 200 10000
010137 100 @ = 1 2 4 10 20 100 10000
000367 101 A = 1 2 4 20 40 100 200
011217 102 B = 1 2 4 10 200 1000 10000
000071 103 C = 1 10 20 40
011017 104 D = 1 2 4 10 1000 10000
000171 105 E = 1 10 20 40 100
000161 106 F = 1 20 40 100
000635 107 G = 1 4 10 20 40 200
000366 110 H = 2 4 20 40 100 200
011011 111 I = 1 10 1000 10000
000036 112 J = 2 4 10 20
022160 113 K = 20 40 100 2000 20000
000070 114 L = 10 20 40
002466 115 M = 2 4 20 40 400 2000
020466 116 N = 2 4 20 40 400 20000
000077 117 O = 1 2 4 10 20 40
000363 120 P = 1 2 20 40 100 200
020077 121 Q = 1 2 4 10 20 40 20000
020363 122 R = 1 2 20 40 100 200 20000
000615 123 S = 1 4 10 200 400
011001 124 T = 1 1000 10000
000076 125 U = 2 4 10 20 40
006060 126 V = 20 40 2000 4000
024066 127 W = 2 4 20 40 4000 20000
026400 130 X = 400 2000 4000 20000
012400 131 Y = 400 2000 10000
006011 132 Z = 1 10 2000 4000
000071 133 [ = 1 10 20 40
020400 134 \ = 400 20000
000017 135 ] = 1 2 4 10
000304 136 "ч" = 4 100 200
000010 137 _ = 10

[свернуть]

Замонтировал 4СПП :
https://pic.maxiol.com/thumbs2/16561...98758.2843.jpghttps://pic.maxiol.com/thumbs2/16561...98758.2844.jpg
https://pic.maxiol.com/thumbs2/16561...98758.2845.jpghttps://pic.maxiol.com/thumbs2/16561...98758.2846.jpg
https://pic.maxiol.com/thumbs2/16561...98758.2847.jpghttps://pic.maxiol.com/thumbs2/16561...98758.2848.jpg

Заставка 1/2 секунды :
https://pic.maxiol.com/thumbs2/16561...98758.2849.jpg

Изменения в 055 ППЗУ :
https://pic.maxiol.com/thumbs2/16561...98758.0557.jpghttps://pic.maxiol.com/thumbs2/16561...98758.0557.jpg
Использовался режим "Пуск с 173000 адреса".
При семплрейте 22 кгц моно, длина фрагмента порядка 47 сек.
В файле дампа 1 метр - с отметки 48 до 56 Кбайт имеется 8 Кбайт прошивка, аналог 055 ПЗУ.
https://cloud.mail.ru/public/QsBh/emMXEAeJH
Использована музыкальная тема из Тхе бест оф итало диско-7 1986 г.

Патч схемы - удаление участка выработки частоты 153.6 Кгц ( для 1002ХЛ1 ), и использование элементов ЛА3 и ЛН1 для устранения бага начала переключения буферов при выборке ППЗУ - без патча буфера не сразу переключались на выдачу с участка логики в ЦП, и не читался старший байт ППЗУ ( точнее, блокировался непереключенными буферами АП9 ).

Платы клавы и индикатора - в пути, примерно через недельку приедут.
Желающие приобрести чистые платы Звонок-2 - пишите , открою тему на Барахолке, в наличии 3 шт.
Можно частично закомплектовать ЭБ за отдельную доплату.

- - - Добавлено - - -

Осциллограмма расширителя байта ППЗУ , 1 клеточка - 100 нс ( конденсатор задержки КМ6Б 120 пф )
https://pic.maxiol.com/thumbs2/16557...053982578..jpg
1 луч - сигнал ROM
2 луч - сигнал ADR ( А0 ППЗУ )
3 луч - АД00 положительный ( выход ППЗУ )
4 луч - АД08 положительный( выход ИР37 )
Т.е. по факту время выборки 100 нс ППЗУ - порядка 40 нс.
*
Патч схемы :
https://pic.maxiol.com/thumbs2/16562...92744426.2.jpg
В разрез цепи NET98 включен составной элемент 2И-НЕ + НЕ, обеспечивающий реверс усилителей шины АП9 при наличии выборки ППЗУ ( сигнал ROM=0в. ).

MM, не рассматривали ли вы для использования в проектах знакосинтезирующие ЖК дисплеи производства МЭЛЗ? У них даже контроллеры ангстремовские.

Цитата:

---

Сообщение от Radon17

ЖК дисплеи

---

Нет, ввиду личной неприязни к ЖК. VFD - да, рассматривал.
На плате индикации и клавиатуры есть местечко для макетирования на тему VFD :
ИЛВ3-16/14Л-Р
https://pic.maxiol.com/thumbs2/16541...78.l821781.jpg
Но заказчик не одобрил VFD по причине его прожорливости - 450+ ма +5в. и время старта 0.5 сек. против ~250 ма LED индикатор при мгновенном старте .
Для применения VFD для макетика понадобятся 3 шт. ЭКФ1564ЛП9 ( 74HC07D ) и ЭКФ1564ЛН3 ( 74HC06D ), и устройство получения +11 в. 200 ма и +30 в. 10 ма на 34063 с траником.

Продажа чистых плат Звонок-2 :
https://zx-pk.com/forum/viewtopic.php?f=7&t=21077

Подсоединил блок RS-232 на основе КР1801ВП1-065 :
https://pic.maxiol.com/thumbs2/16562...98135.2843.jpg
https://pic.maxiol.com/thumbs2/16562...997898135..jpghttps://pic.maxiol.com/thumbs2/16562...7898135.52.jpg

Ну и конечно решил узнать макс. частоту :
https://pic.maxiol.com/thumbs2/16562...98135.2844.jpg
Она оказалась невелика - всего 6.1 мгц при загрузке, уже при 6.5 мгц небыло пуска, при ЦП 1989 г.

Провел измерения макс. частоты пуска RT-11 :
https://pic.maxiol.com/thumbs2/16564...97993.2839.jpg
Столь низкий показатель - ИМХО - за счет применения экономичных подтяжек шины 4.7 ком, т.к. конструктив предполагает батарейное питание.

Проектируется блочок аккумуляторного БП на 4СПП 86.5 х 25 миллиметров :
https://pic.maxiol.com/thumbs2/16554...9241.10300.jpg
Применены :
VT1 - КТ639Г
VT2, VT3 - КТ863А
VT4 - КТ315А
34063 в СМД корпусе - 2 шт.
Диоды :
Д1, Д2, Д7 - Д310А германий 0.5 а.
Д3...Д6 - 1N5820 шоттки 3а. 20в.
Ток заряда - 1 а.
Напряжение начала заряда ( входное ) - 4.5 в.
Разъем входной - USB-B ( как в принтере ).

Страт Звонок-2 для проигрывания музыкального фрагмента :
https://pic.maxiol.com/thumbs2/16568...997899152..jpg
Семплрейт - 3.3 нс.
Начало от перепада сигнала ACLO с 0в до +5в.
Далее чтение РНП = 140006 ( для МС1201.02 - старт с 173000 )
Далее чтение ППЗУ с адреса 140000 ( 147620 ) и затем 140002 ( 740 )

Пришли платы индикации и клавиатуры ( для кнопок ПКН-109 )
https://pic.maxiol.com/thumbs2/16569...52128.2842.jpghttps://pic.maxiol.com/thumbs2/16569...52128.2843.jpg
https://pic.maxiol.com/thumbs2/16569...52128.2846.jpg

На тестировании индикаторов :
https://pic.maxiol.com/thumbs2/16570...97739.2842.jpg
Программа теста :
https://pic.maxiol.com/thumbs2/16570...997897739..jpg
Назначение тумблеров клавы :
- левый - префикс кнопок разряд 200
- правый - Пульт ЦП

Колпачки для кнопок ПКН-109 предлагается использовать от клавы дисплея 15-ИЭ-00-013 :|

Индикаторы :
https://aliexpress.ru/item/325845095...68071cf98AeYfe

Вариант с VFD индикатором
https://pic.maxiol.com/thumbs2/16642...9271922401.jpg
Индикатор сам по себе потребляет порядка 0.6 а. - учитывая DC-DC преобразователи для накала ( +7в. ) и +35 в. анодного.

Двнный вариант использует весь мегабайт памяти?

Сетевую плату от укнц подключить получится?

Цитата:

---

Сообщение от max232cpe

Двнный вариант использует весь мегабайт памяти?

---

Еще не проверял.
Используются адреса 000000-137777 и 170000-137777, т.е. можно 2 шт. 62256 до 100 нс включительно, лучше с малыми токами хранения при +3в.
Перемычками можно выставить уход ППЗУ в тень на адресах 140000-157777, для размещения там ОЗУ, как в МС1201.02.
Весь метр СОЗУ планировалось задействовать под ЭД для хранения логов функционирования , например параметров стенда электротермотренировки ИС.

Цитата:

---

Сообщение от max232cpe

Сетевую плату от укнц подключить получится?

---

Посоветую просто 1801ВП1-065 ( 035 ) + ЛН1+ МАХ232, или блок ИРПС от БК0010 с переводом адресации 176560 на 177560.

Был сделан и блок на 1002ХЛ1 примерно по параметрам как у ВП1-065 на скорости 9600, но вылезла проблема векторных прерываний - 588ВН1 не предназначена для полной замены прерываний в ВП1-035/065 - тест терминала из МС1201.02 доходит только до цифры"3".
https://pic.maxiol.com/thumbs2/16653...8302034181.jpg

У процов семейства 1801 и 1806 незадействованные ноги на землю сожать нужно или на +5?

Цитата:

---

Сообщение от max232cpe

У процов семейства 1801 и 1806 незадействованные ноги на землю сожать нужно или на +5?

---

Выводы, обозначенные в УГО , но не используемые в схеме подключения - подключать согласно логике работы ИС.
Выходы ( однонаправленные ) - допускается не подключать. Двунаправленные - лучше подтянуть резистором 1...10 ком к питанию или др. цепи, согласно логике работы ИС.
Неиспользованные выводы корпуса, как у Н1806ВМ2 - лучше не подключать совсем, т.к. есть небольшая вероятность, что туда что-то подключили внутри корпуса ИС.

"Посоветую просто 1801ВП1-065 ( 035 ) + ЛН1+ МАХ232, или блок ИРПС от БК0010 с переводом адресации 176560 на 177560." Есть схема? не встречал варианта на 3 мс.
