Добрый день, люди добрые !
Я не могу понять, что в голове творилось у советских инженеров.
Как получилось так, что есть монитор МС 6105.11 для БК и есть блок питания с точно таким же именем модели МС 6105.11
При этом по электрическим характеристикам этот БП вроде как подходит для этого монитора, но вот только
разъем у БП DIN 5, а монитор питание принимает на 6 и 7 контактах DIN7 поэтому этот БП ну никак не может питать этот монитор.
Раскройте мне сию загадку, покрытую мраком времен.
Очевидно, кто-то хитрил под др. исполнение моника - там на ДИН-5 тоже выведено +12 в. для питания клавы МС7004 ( ДВК и Э-85 ).Цитата:
Сообщение от ArtemKuchin
А кабель с тремя разъемами (монитор, БК, БП) не вариант?Цитата:
Сообщение от ArtemKuchin
И да, для .11 вроде как видеосигнал (считается) правильным подавать на разъём САТ-Г.
А питание вполне могли подавать от БП кабелем DIN5-DIN7
У меня нет такого и у меня все кабели комплектные от БК. И вопрос. Может я чего не понимаю, но этот БП выдает ТОЛЬКО +12 и по паспорту и по мультиметру. Т.е. БК к нему ну никак не подключить.Цитата:
Сообщение от dk_spb
Кабель DIN5 в этот БП встроен. Т.е. нужен переходник мама DIN5- папа DIN7 ? Огород?Цитата:
Сообщение от dk_spb
Про видеосигнал я не понял. Обычный кабель из комплекта БК прекрасно на него все выводит. Там простой видео сигнал композитный.
- - - Добавлено - - -
Ну а зачем называть одинаково БП и монитор?Цитата:
Сообщение от MM
Чтобы враг не догадался? ну так этот монитор и есть копия вражеского монитора.
МС6105.11 - это комплект. В его состав входит и блок питанияЦитата:
Сообщение от ArtemKuchin
Так и как же так. Если это комплект, то этот монитор должен питаться от этого БП. Так? Но у них даже разъемы разные и выходы питания на разных пинах.Цитата:
Сообщение от dk_spb
Может, банально перепаял кто-то разъём?

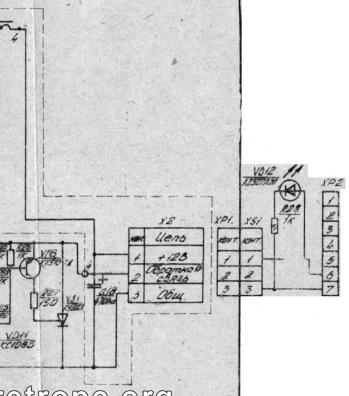

Хмм. посмотрел схему, какую нашелЦитата:
Сообщение от Hunta
Вложение 79031
В ней СГ-7 разъем.
ОДНАКО! Прошерстил картинки и объявления по продаже - везде СГ-5 на выходе. Какая-то мистика.
Кто то их массово переделывал для питания чего?
А, Честно говоря, не понимаю в чем суть Вашего вопроса.
По документации блок питания Д3-26-1 предназначен для питания монитора МС6105.11 и аналогично маркируется (не переставая быть при этом Д3-26-1).
Выпускали их многие заводы, вполне могли где-то использовать DIN7, а где-то DIN5.
И да, таки советские DIN5 вполне себе втыкаются в DIN7. И не факт что в Вашем мониторе .11 контакты 6 и 7 не запараллелены с 1 и 3.
Кстати. Что-то похожее на этот сценарий у меня было (к сожалению - давно и сейчас что бы детали вспомнить - надо это всё из кладовки доставать, что не так просто) - не то в мониторе DIN7, не то в блоке питания. В общем - похожая нестыковка. И что-то я там переделывал.. ЕМНИП - DIN7 папу паялЦитата:
Сообщение от dk_spb
Что значит не факт? Я свой монитор сам чинил, и знаю что у него и как. Нет, ничего не запараллелено и это БП не питает мой монитор. Сами понимаете, проверял вживую.Цитата:
Сообщение от dk_spb
Вероятнее всего, действительно, как писал ММ, эти БП переделывались для питания клавы Электроника МС 7004 и какого-то еще блока - распиновка по питанию совпадает с определенной мной у этого БП.
Тогда вообще не понимаю о чем Вы спрашиваете. Если у Вас переделанный БП, который, к тому же, не соотствует документации - в чем вопрос????
Вас удивляет что он (после переделки) перестал работать по назначению?
