да заюзал он его просто, что бы свободные элементы в воздухе не висели и не фонили
фаза не важна, ставь генератор, буфер не нужен.
да заюзал он его просто, что бы свободные элементы в воздухе не висели и не фонили
фаза не важна, ставь генератор, буфер не нужен.
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Сообщение от gdv2002

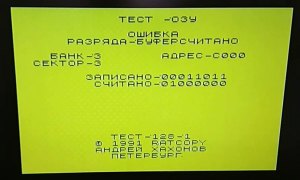

Там два вентиля генератора переведены в "аналоговый" режим резисторами обратной связи, что бы всё это загенерило на основной гармонике кварца. Излишне нагружать выход второго вентиля нежелательно - добротность упадёт, усиление. Для этого желательно подобные генераторы нагружать на один буферный вентиль, а тот, в свою очередь, тактирует всё остальное, исходя из своей нагрузочной способности.
МГТФ - любимый провод!
gdv2002(26.01.2022), siemensC35(25.01.2022)
Так вот для такого нужен этот буфер или нет?
С уважением, Дмитрий.
Karabas-Go
Pentagon-128 вер.2023+Turbo Sound+ZXM-GeneralSound
ZXM-Phoenix 2048+Turbo Sound+ZXM-GeneralSound+ZXM-SoundCard Lite
ZXM-Phoenix в Телеграмм
Для такого не нужен.
МГТФ - любимый провод!

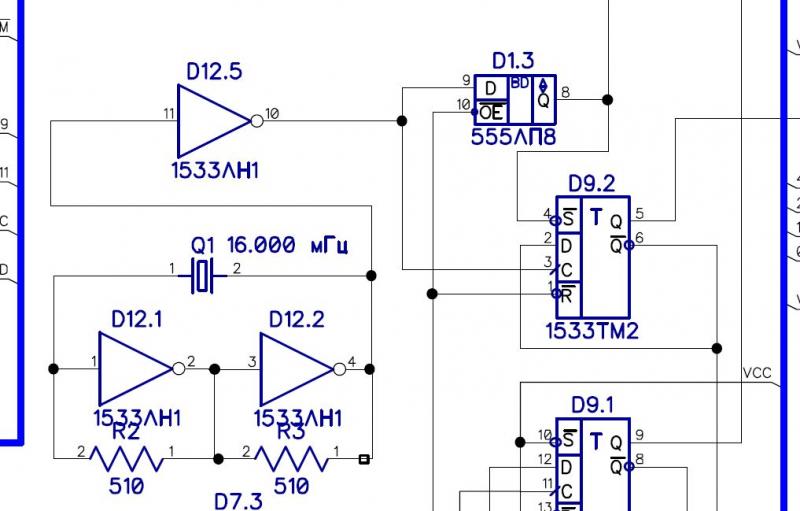

Схема с предкомпенсацией и кварцевым генератором, с системного разъема убрал сигнал F, т.к. теперь он не используется.
Последний раз редактировалось gdv2002; 28.01.2022 в 17:32.
С уважением, Дмитрий.
Karabas-Go
Pentagon-128 вер.2023+Turbo Sound+ZXM-GeneralSound
ZXM-Phoenix 2048+Turbo Sound+ZXM-GeneralSound+ZXM-SoundCard Lite
ZXM-Phoenix в Телеграмм
gdv2002, должно работать. Я, правда, до сих пор не понимаю принцип работы НЕМОвской реализации "ТУРБО-ВГ". В частности, работу DD1.3 и DD9.1. В классической схеме турбирования на мультиплексоре менялась тактовая частота ВГ с 1МГц на 2МГц в зависимости от сигналов STEP и W. Вот сейчас на твою схему смотрю... Тактирование ВГ...Тактируется от DD9.2. DD9.2 - обычный делитель на 2. Но на его такт (вход С) приходит всего 0.5МГц. Т.е. на ВГ идёт всего 250кГц такта... Но так же быть не должно?... У меня в "классической схеме" (одна из первых, для которой появилась плата на рынке в начале 90-х) БЕТА-ДИСКа, ВГ тактиуется 1МГц.
МГТФ - любимый провод!
Отрисовал схему контроллера HDD, можно начинать платы разводить пожалуй.
Последний раз редактировалось gdv2002; 26.01.2022 в 18:04.
С уважением, Дмитрий.
Karabas-Go
Pentagon-128 вер.2023+Turbo Sound+ZXM-GeneralSound
ZXM-Phoenix 2048+Turbo Sound+ZXM-GeneralSound+ZXM-SoundCard Lite
ZXM-Phoenix в Телеграмм
На схеме древняя ошибка в /IOR. R4 подсоединить на другой конец R2 (5DD6.2). И там ещё какая-то шина пулл-апилась резисторной матрицей... За основу лучше взять схему отсюда.
МГТФ - любимый провод!
Поправил
Два сигнала с винчестера, с 28,29 и 34 ножек, но пишется не устанавливать.
С неё и отрисовывал, периодически в оригинал от НЕМО заглядывал.
С уважением, Дмитрий.
Karabas-Go
Pentagon-128 вер.2023+Turbo Sound+ZXM-GeneralSound
ZXM-Phoenix 2048+Turbo Sound+ZXM-GeneralSound+ZXM-SoundCard Lite
ZXM-Phoenix в Телеграмм
Развел платку IDE
Заменил принт разъема IDE.
Последний раз редактировалось gdv2002; 27.01.2022 в 14:17.
С уважением, Дмитрий.
Karabas-Go
Pentagon-128 вер.2023+Turbo Sound+ZXM-GeneralSound
ZXM-Phoenix 2048+Turbo Sound+ZXM-GeneralSound+ZXM-SoundCard Lite
ZXM-Phoenix в Телеграмм
SoftFelix(27.01.2022)
