Компьютер "Ассистент 128"

[Vasily_A]

давно было, ничего не осталось...
винчестер 5 МБ работал потом на 386-й с обычным АТ МФМ контроллером, пока не помер окончательно (лента привода головок рвалась несколько раз)
как было сделано - полноценная 16 бит шина Ассистента по факту записи в IO порт со стороны ВМ86 пускала цикл записи в плату КЖД (кривым образом, на ТМ2 и rc-задержках, с заранее заготовленным адресом для КЖД), потом пулингом ВМ86 читал ответ с КЖД.
резидент под дос прикидывался нужными функциями int13.
Самое сложное тогда оказалось корректно сказать ДОСу, что диск "С" появился в системе, готовых исходников драйверов блочных у меня тогда не было, я с нормальной ХТ, загруженной с дискеты с винчестеорм в системе, блок данных ДОСа и биоса в озу подставлял...

еще вспомнил - самое первое что было сделано - напаяна РФ2 с нормальным шрифтом и кодировкой на имеющуюся в Ассистентовском ЦГА, с ручным переключением по необходимости.

[Atomic]

А схемы расширения памяти и контроллера дисковода случайно ни у кого нету?

[Rus]

Найдены заводские схемы Ассистента! Схемы являются сканами, предположительно, с ротапринта, встречаются плохо пропечатанные места.

Ссылка на Яндекс-Диск с архивом (~200 МБ): https://yadi.sk/d/PgoGEfC8k3ve_A
Сообщество по Ассистенту в вк: https://vk.com/as128

[Atomic]

Спасибо большое за схемы, их очень не хватало, но не хватает одного куска схемы процессорного блока , я думаю он должен был называться page-5.


Добавил недостающую страницу: page-5.zip

А также биос по частям:Асс128_биос.zip

[Atomic]

Когда рисовал не достающую часть схемы обнаружил вот такое не соответствие , в руководстве по эксплуатации системный разьем расписан не верно, не знаю как можно было допустить такую опечатку но разьем они указали тот что соединяет процессорный блок с блоком CGA.

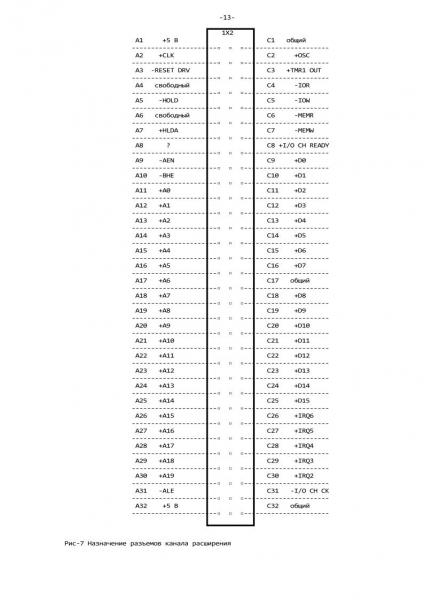

Выкладываю правильную раскладку системного разьем 1Х2.

Системный разьем в разных форматах Sistem Plug.zip

Но остается у меня один не понятный контакт А8, для чего они его вывели на системный разьем?, для меня остается загадкой!
Может кто то разгадает задумку проектировщиков схемы этого компьютера.

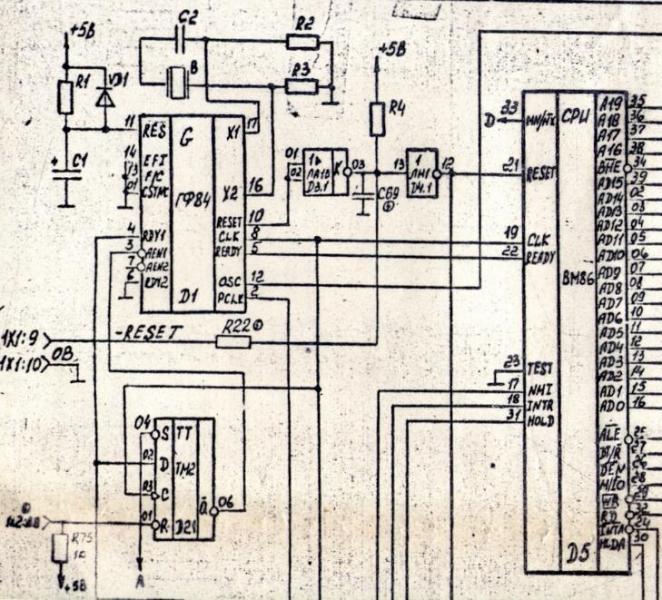

На фото первая нога ТМ2.

[crackown]

Вот и я стал "счастливым" обладателем Ассистента.

Блок питания отсутствует, разъем клавиатуры отрезан. На плате видео адаптера двух этажка памяти, некоторые доработки и вторым этажом приманштырили РТшку с переключателем таблиц..Доработки сделаны качественно, как бы не на самой Искре..
Вот думаю, какой блок туда красиво вкорячить и чем заменить разъем клавиатуры и питания?..Подпаивать не хочется от слова совсем..Разъемы там советские, что то аналогичное из современных не нашел..
Ну и самое интересное..Презентовали мне с ним и полный комплект родных схем завода.. 16 листов от А4 до А2 формата..

Все почти отлично читается..Думаю, многим будет интересно увидеть..На неделе постараюсь все отсканить в хорошем качестве и вытянуть в ФШ..

[Advertiser]

[crackown]

Выкладываю недостающие выше схемы..Остальные изучу и выложу по факту сканирования одним архивом.

[Sancho45]

Вот и я стал "счастливым" обладателем Ассистента.

Есть прогресс с запуском ?
Интересует дамп биоса, если плата с доработками, возможно и биос новой ревизии, с доработкой...?

[crackown]

Есть прогресс с запуском ?
Интересует дамп биоса, если плата с доработками, возможно и биос новой ревизии, с доработкой...?

В связи с отсутствием родного БП, пробовал подключать через ATшный, с приколхоженными проводами..Результат, разогрев контактной и хрипы из динамика. Пока что в поисках советских разъемов под ориг.:

Все зарубежные аналоги, которые попались под руку тоньше по контактной. В общем, опыт не удался))) Может подскажет кто, какой аналог можно подцепить? Ну или данные разъемы с каких разборок прикупить где?
Блок ПЗУ на борту такой если что:

- - - Добавлено - - -

ЗЫ..Сканы немного задерживаются, в связи с определенными рабочими моментами..Но обязательно в ближайшее время все сделаю..

[Radon17]

Пока что в поисках советских разъемов под ориг.:

Массово использовались в разнообразной советской аппаратуре. Например, в телевизорах типа 3УСЦТ и подобных. Советую поискать там.
