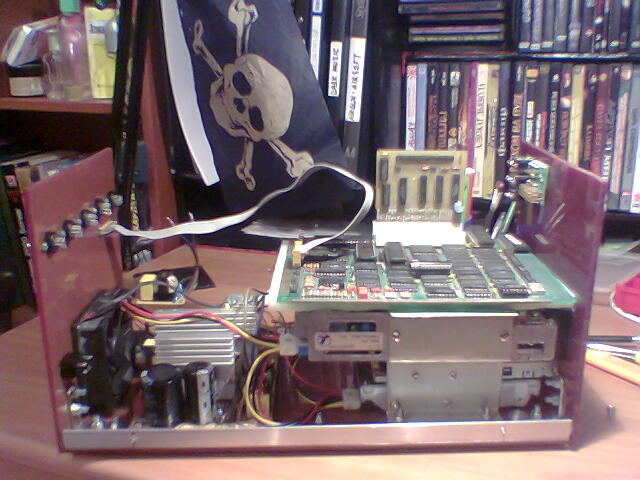

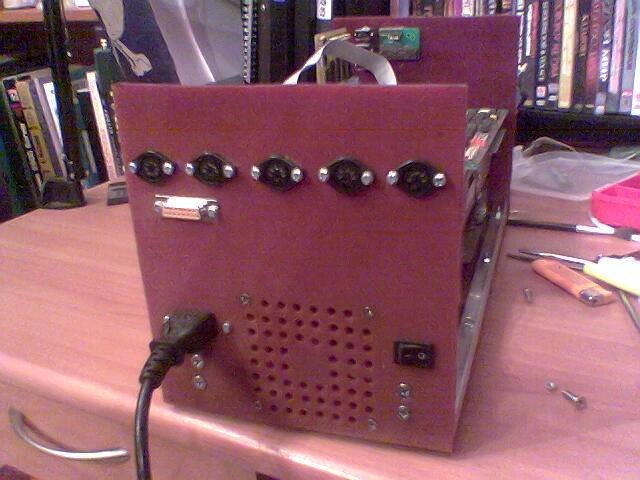

Строим корпус MiCRO-TOWER =)

Вид для печати

Показывать 40 сообщений этой темы на одной странице

06.02.2008, 20:21
Black_Cat

Цитата:

Сообщение от alexeenko

А можешь мне написать как это по настоящему называется ?

SL- 62 слот 62 конт.на плату,прямой. Номенклатурный номер: 47706 Цена в розничной сети, руб.: 46.00
ППД на шину ISA-AT Номенклатурный номер: 793139022 Цена в розничной сети, руб.: 190.00

Добавлено через 19 минут
единственная беда с установкой такой угловой ёлки - это то, что GS придётся ставить в ближний к процессору слот, а мультяху в дальний, поэтому проверь прежде будут ли они работать в такой комбинации. Либо придётся лепить GS над мультикартой, если там места по высоте до крышки хватает
07.02.2008, 16:31
AAA

Вложений: 2

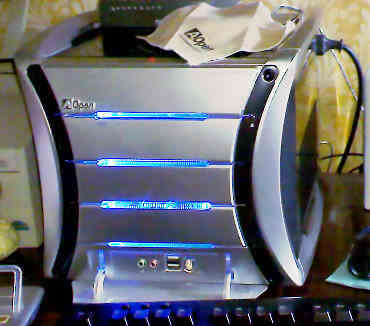

Корпус приехал.

Значит никакого пяти милимитрового подъема в нем нет. Полная высота от пола корпуса до края закрывания = 95 мм. 5 мм ножки, которые в принципе можно сбить прикрутив плату непосредственно к низу корпуса через картонку без просвета. Однако я неправильно промерил полную длинну GS. Она=98 мм от низа материнской платы до вверха GS. Место для крепижа GS имеется в корпусе, уже с просверленными дырками. Потом сфоткаю. как сделаю. А сейчас главное пытание.

Никто не подскажет какой провод блока питания куда припаять к АТ разъему ? (у меня в пентагон втыкается АТ, картинка № 1) Картинки приложены. Мне для понятности луше нарисовать на картинке номера АТ ножек и какой цвет к какому проводу. Я хочу отрезать провод с разъемом от обоих блоков питания и припаятся прямо к проводам. Изолента у меня есть. Так же в блоке есть три обычных разъема на дисководы 5.25. Мне нужен теоритически только один. Поэтому могу и оттуда провода отрезать, если там понятней с питанием. но опять же мне надо это рассказать и показать. Туповат...
07.02.2008, 17:08
Black_Cat

Вложений: 1

Цитата:

Сообщение от alexeenko

Никто не подскажет какой провод блока питания куда припаять к АТ разъему ?

ты уже маленький АТХ курочишь? резать АТХ - эт варварство. Лучше от АТ блока отрежь подлинней 3 красных, 3 чёрных и 1 жёлтый провода, а остальные даже не режь, а просто вынь из питательного разъёма аккуратно отогнув обратно усики их удерживающие в разъёме. Соответственнов в одной половине АТ разъёма у тя должно остаться 3 красных и 2 чёрных провода по краям, а в другой части 1 чёрный-крайний и жёлтый- в середине. Дальше эту косичку просто припаяй к аналогичным по цвету проводам разъёмов 5,25" питания (предварительно аккуратно их разобрав). Для их разборки - аккуратно иголкой подогни оттопыреные усики обратно, чтоб они не мешали вынуть штырёк сквозь отверстие в пластмассовом корпусе, высунь штырёк потянув за обжатый в нём провод и вытащив, аккуратно припаяйся к концу штырька, после чего оттопырь усики взад и затолкай штырёк обратно в отверстие. Цоколёвка в прикреплённом файле, хотя если сделаешь как говорю, то она тебе не понадобится.
07.02.2008, 18:45
sv

да,и напишите ААА как АТХ бп включать :)!-я на работе и непомню :).
07.02.2008, 18:51
Black_Cat

Цитата:

Сообщение от sv

напишите ААА как АТХ бп включать

контакт 14 -/PS_ON, цвет - Green, называется - Power Supply On (active low). Для включения блока надо через кнопку на морде замкнуть его на землю (на любой чёрный провод). Т.е провод кнопки с морды втыкается в АТХ разъём в указпнные контакты (мож даж не припаивая, а просто воткнуть и замотать изолентой - там ток никакой).
07.02.2008, 20:25
AAA

Цитата:

Сообщение от Black_Cat

Лучше от АТ блока отрежь подлинней

У меня есть лишний АТ блок питания может от него провода с разъемами питания на плату отрезать. Зачем мне с двух сторон делать, когда есть уже с одной стороны.
07.02.2008, 20:35
Black_Cat

дык я тебе так и говорю - отрежь от АТ и припаяй как сказал к АТХ.

Добавлено через 1 минуту

Цитата:

Сообщение от alexeenko

Зачем мне с двух сторон делать, когда есть уже с одной стороны.

эт я не понял
07.02.2008, 20:41
AAA

Цитата:

Сообщение от Black_Cat

эт я не понял

вот это у меня есть уже отрезанное с этими же разъемами.
Я праввильно понял, что оно надо нацепить на два разъема от дисководов 525 ? Предварительно акуратно их разобрав ?

Добавлено через 7 минут

Цитата:

Сообщение от Black_Cat

ты уже маленький АТХ курочишь? резать АТХ - эт варварство. Лучше от АТ блока отрежь подлинней 3 красных, 3 чёрных и 1 жёлтый провода, а остальные даже не режь, а просто вынь из питательного разъёма аккуратно отогнув обратно усики их удерживающие в разъёме. Соответственнов в одной половине АТ разъёма у тя должно остаться 3 красных и 2 чёрных провода по краям, а в другой части 1 чёрный-крайний и жёлтый- в середине. Дальше эту косичку просто припаяй к аналогичным по цвету проводам разъёмов 5,25" питания (предварительно аккуратно их разобрав). Для их разборки - аккуратно иголкой подогни оттопыреные усики обратно, чтоб они не мешали вынуть штырёк сквозь отверстие в пластмассовом корпусе, высунь штырёк потянув за обжатый в нём провод и вытащив, аккуратно припаяйся к концу штырька, после чего оттопырь усики взад и затолкай штырёк обратно в отверстие. Цоколёвка в прикреплённом файле, хотя если сделаешь как говорю, то она тебе не понадобится.

прочел три раза, вроде понял.
Тоесть белый, синий и красные с одной стороны не нужны а АТ разъеме ?
07.02.2008, 20:57
Black_Cat

Цитата:

Сообщение от alexeenko

Я праввильно понял, что оно надо нацепить на два разъема от дисководов 525 ?

правильно, надеюсь у этого что у тебя есть достаточно длинные провода?

Цитата:

Сообщение от alexeenko

Тоесть белый, синий и красные с одной стороны не нужны а АТ разъеме ?

нужны только 3 красных, 3 чёрных и 1 жёлтый которые я описал. Можно паяться конечно и к АТХ разъёму если сможешь аккуратно выковырять из него соответствующие контакты.
07.02.2008, 22:07
AAA

три красных и три черных надо к одному проводочку одновременно припаивать ?

В разъме видь только по одному такому цвету, а я сделал по три.

Добавлено через 45 минут

Цитата:

Сообщение от Black_Cat

контакт 14 -/PS_ON, цвет - Green, называется - Power Supply On (active low). Для включения блока надо через кнопку на морде замкнуть его на землю (на любой чёрный провод). Т.е провод кнопки с морды втыкается в АТХ разъём в указпнные контакты (мож даж не припаивая, а просто воткнуть и замотать изолентой - там ток никакой).

зеленый провод кнопки втыкать в черный разъема ? Или все по цветам втыкать ? черный к черному, а зеленый к зеленому ?
07.02.2008, 23:13
Black_Cat

Цитата:

Сообщение от alexeenko

три красных и три черных надо к одному проводочку одновременно припаивать ?

В разъме видь только по одному такому цвету, а я сделал по три.

ты не ответил какой длины у тя провода на отрезанном хвосте, также сколько у тя хвостов выходит их блока питания лучше дай их фотку

Добавлено через 2 минуты

Цитата:

Сообщение от alexeenko

зеленый провод кнопки втыкать в черный разъема ? Или все по цветам втыкать ? черный к черному, а зеленый к зеленому ?

без разницы, главное чтоб кнопка замыкала на разъёме 14 контакт с любой чёрной землёй
08.02.2008, 00:00
AAA

Цитата:

Сообщение от Black_Cat

без разницы, главное чтоб кнопка замыкала на разъёме 14 контакт с любой чёрной землёй

Я подключил блок питания все работает. Все провода засунулись. кроме красной косички. Я ее впихнул сколько смог и замотал скотчем. Кнопка работает когда зеленый в зеленом, а черный в черном. Сейчас я сбил штырьки и теперь просверлив корпус насквозь застрял, т.к., нечем плату прикрутить, у меня нет болтов с гайками нужного размера.

Завтра продолжу. А можно куда нить светодиод включения закоротить ? Провода у него зеленый и белый. Можно ли так же воткнуть в АТХ разъем и чтоб она горела ?
08.02.2008, 00:24
Black_Cat

Цитата:

Сообщение от alexeenko

Можно ли так же воткнуть в АТХ разъем и чтоб она горела ?

так и надо сделать, но последовательно со светодиодом надо включить резистор на 220-330 Ом (впаять в разрыв одного из проводов), а сами повода воткнуть к красному и чёрному проводу питания экспериментально определив полярность (это безопасно с резистором).
08.02.2008, 00:25
AAA

Цитата:

Сообщение от Black_Cat

резистор на 220-330 Ом

буду искать такую детальку у отца
08.02.2008, 21:30
fan

Вложений: 1

2 alexeenko
Лови схему под кнопку (для ATX БП).
08.02.2008, 21:39
Black_Cat

а кстати, Алексеенко дай фотку кнопки ВКЛ при снятой морде, мож там вместо неё просто поставить другую с фиксацией получится чтоб не городить схемы..
08.02.2008, 22:00
AAA

Вложений: 2

Кнопка не залипает !

Цитата:

Сообщение от Black_Cat

а кстати, Алексеенко дай фотку кнопки ВКЛ при снятой морде, мож там вместо неё просто поставить другую с фиксацией получится чтоб не городить схемы..

Вот только что хотел задать вопрос, че за фигня. Кнопка без фиксации и ничего поэтому не работает. Приходится держать. А так вабще круто получилось уже. Щас сделаю фоток....

Вот кнопка без залипания которая: фото 1

Но совершенно случайно я еще разобрал 486 и нашел еще залипучую кнопку турбо. Она один в один такая же по форме, но залипучяя. Однако у нее 6 ть проводов по три с каждой стороны и один коричневый оторвался из за моего нервного срыва. Фото 2 :

Какие провода тыкать в АТХ зеленый и черный. Какой куда ? Или тыком ?
08.02.2008, 22:23
Black_Cat

Цитата:

Сообщение от alexeenko

Какие провода тыкать в АТХ зеленый и черный. Какой куда ? Или тыком ?

именно выковырять кнопку "турбо" из старого корпуса и надо было. У неё две группы переключающих контактов (по 3 контакта каждая группа). Надо тестером или методом тыка определить какой из крайних контактов замыкается с центральным при нажатии кнопки - вот эту пару и использовать
08.02.2008, 22:28
AAA

Цитата:

Сообщение от Black_Cat

именно выковырять кнопку "турбо" из старого корпуса и надо было. У неё две группы переключающих контактов (по 3 контакта каждая группа). Надо тестером или методом тыка определить какой из крайних контактов замыкается с центральным при нажатии кнопки - вот эту пару и использовать

Я определил что желтый и черный. Но с одной стороны все три контакта отвалились после первого эксперимента. Сейчас подпаяюсь ко второй паре желтого и черного. И еще почему то комп не включается. Вернее в меню не вываливается. Только белый экран и крутится куллер у блока пытания. Может конечно где че вылезло из панельки ? Со старой кнопкой резета тоже самое. Не вкл. Щас спояю вкл выкл и посмотрю еще раз.
08.02.2008, 22:42
Black_Cat

Цитата:

Сообщение от alexeenko

И еще почему то комп не включается. Вернее в меню не вываливается.

после того как ты кабель питания спаял, хоть раз включался?
08.02.2008, 22:50
AAA

Финальный отчет марлизонского балета !

Перед началом отчета хочу сразу сказать огромное спасибо Black Cat ! Приятно общаться с умным человеком. Без твоей помощи я бы сжег комп, это в лучшем случае, а возможно и хату. :v2_laugh:

1. Итак я купил корпус за 1077 рублей:
http://ipicture.ru/uploads/080208/S1T7TzSr1s.jpg
Разобрав его я понял что General Sound туда так просто не войдет и эту идею я отложил до покупки переходников. (об этом позже, после того как сделаю).

2. Для того чтобы прикрутить плату пентагона 2.2 пришлось сбить все ножки и высверлить дырки поставив новые шпильки сделанные из винтов. Хотя честно говоря можно было на те шпильки прикрутить фанерку или полоски фанерки а к ней прикрутить плату. Но я этого тогда не мог придумать. Поэтому варворски с дна, которое является боковушкой просверлил аккуратненькие дырки.
http://ipicture.ru/uploads/080208/wyV9OAwSrG.jpg

3. Затем переделал AT под ATX не варворски, благодаря помощи зала, а в частности Black Cat.
http://ipicture.ru/uploads/080208/VuwmZUZxU6.jpg

4. Приделал плату и приготовился прикручивать многочисленные разъемы:
http://ipicture.ru/uploads/080208/tDNM3g0mg1.jpg

5. Очень прикольно сделал разъемы:
http://ipicture.ru/uploads/080208/4EJyYeJeUf.jpg
http://ipicture.ru/uploads/080208/kcPYihKmSc.jpg

6. Засунул все остальное:
http://ipicture.ru/uploads/080208/hqW4y1G7sZ.jpg

7. Все готово, кушайте:
http://ipicture.ru/uploads/080208/O597Zk84R6.jpg

Я опустил, что переделал кнопку включения выключения, ну и покупать именно эту модель нецелесообразно т.к.. 5.25 дисковод с ручкой открытия, пришлось глубоко топить дисковод, чтоб зеркало закрывалось. Хотя мне нравится. Моделей таких корпусов много так что можете смело в них лепить, особенно если Вас не мучает вопрос с GS. Но я и его запхну попозже.
ВСЕМ СПАСИБО ЗА АКТИВНУЮ ПОМОЩЬ !

На изготовление корпуса ушло:
- три четыре IBM 486, в основном корпуса и кнопки;
- олово, канифоль;
- один старый принтер EPSON 100 (его разобрал до винтика чтоб найти четыре нормальных винта с гайками, выковорил из мотора). Кто еще не разбирал EPSON обязательно разберите, это просто саммолет.
- один или два блока питания ATX, изучал как вынимать ножки из разъемов.
:v2_lol:

ССЫЛКА НА ПОЛНЫЙ РАССКАЗ о перестройке корпуса с GS
10.02.2008, 13:11
AAA

Блок питания

Цитата:

Сообщение от lupus

Блок питания.
===========
Снял корпус с ПЦшного. ТАк ли необходим ли ему вентилятор, или им можно пренебречь? Нагрузка - плата, fdd, hdd. Можно включать его при критическом перегреве - на радиатор прикрутить какой термодатчик, чтобы включал вентилятор. Но как это сделать, есть ли такие элементы в продаже?

Размер у мини блока питания в моем корпусе 151 на 55 мм. Мне кажется он спокойно войдет в твой корпус не разбираясь. Навярняка он продается отдельно. Если мой корпус стоит 1000 руб вместе с ним, то я думаю сам блок будет стоить не дороже 400 рублей новый.
Дисковод 5.25 можно проэкранировать экранами от старого CD ROM или DVD ROM. Он должен стабильней читать дискетки.
10.02.2008, 15:53
savelij

alexeenko а высокие платы валил набок или все-таки влезли по высоте, фотка где?
10.02.2008, 16:08
AAA

Цитата:

Сообщение от savelij

alexeenko а высокие платы валил набок или все-таки влезли по высоте, фотка где?

GS я еще не пределывал. Ее можно поставить чуть набок у боковой части или подвесить на рейку ребра жесткости аккурат над ИСА разъемами. Дело в том, что шлейф до переходника должен быть не более 10 см. Поэтому буду изобритать после приобритения переходников. Плата контроллера клавиатуры вошла просто так. Набок ничего не валил.

Я повторюсь, что высота корпуса от дна до крышки 95 мм. Примерно 5 мм ушло на ножки и размер платы, тоесть чистая высота около 90 мм. Однако при желании, если бы например GS была 94мм, можно было плату прикрутить прям на низ корпуса, тем самым выйграв 4мм. Но т.к., ГС более 10 см, делать этого не стал.
10.02.2008, 16:21
Black_Cat

Цитата:

Сообщение от alexeenko

то я думаю сам блок будет стоить не дороже 400 рублей новый.

неправильно думаешь, такой блок 2/3 цены.
Алексеенко померь расстояние от верха мультикарты до крышки.
10.02.2008, 16:48
AAA

ответы на вопросы по высоте

Цитата:

Сообщение от Black_Cat

мультикарты

что такое мультикарта ? Это кнопочек ? Сейчас ее померю, все равно другой у меня там пока нет.... мерю...
74 мм от низа до кончика контроллера кнопок.
95 мм вся высота с низу до верху
95-74 мм = 21 мм (но это из за того что я ножки сбивал и свои ставил. Они на милиметр короче. А так будет где то 20 мм.

http://ipicture.ru/uploads/080210/xBJ7F7SWgm.jpg

General Sound на сколько выпирает:
http://ipicture.ru/uploads/080210/pt42eiWmxU.jpg
Блин хоть в крышке прорезь делай и оргстеклом закрывай.... Не хватет где то 4 мм корпуса....ууух эти китайцы...
10.02.2008, 21:02
Alexey1979

Цитата:

Сообщение от alexeenko

Не хватет где то 4 мм корпуса....

Напильником её! :v2_wink:
А если материнку крепить не на стойки из болтов, а
положить прям на дно, проложив меж них что нить
непроводимое- текстолит без фольги например ну или
лист картона?
10.02.2008, 21:04
AAA

Цитата:

Сообщение от Alexey1979

Напильником её!
А если материнку крепить не на стойки из болтов, а
положить прям на дно, проложив меж них что нить
непроводимое- текстолит без фольги например ну или
лист картона?

Я и так где то 3 мм только сделал проем, а шпильки сбил. Все равно не хватит из за нашлепки на ГС, она еще на 1 мм выпирает. А напильником там уже некуда дорожки сразу идут. Да и потом ГС такая хлипкая конструкция.... Ее в руках то держать опасно. Для нее надо корпус отдельный делеать чтоб не рассыпалась. :v2_laugh:
12.02.2008, 22:03
AAA

Начал делать General Sound переходник 2008 года выпуска !

Вот пока что получилось:
http://ipicture.ru/uploads/080212/SiioOfV7xZ.jpg

Никто случайно схемы соединения не знает ?

Добавлено через 1 минуту

Цитата:

Сообщение от Alexey1979

Напильником её!

Упилил насколько смог. Плату памяти упилил так что она ниже гс стала. Саму плату гс пилил насколько смог. Не хватает 3 мм.
12.02.2008, 23:01
Black_Cat

Цитата:

Сообщение от alexeenko

Вот пока что получилось:

отпили ещё чуть плату, так чтоб она вставлялась меж ножек ISA, при этом подогни ножки к дорожкам и подпаяй плату под углом, так чтоб GS в ней стоял под углом к материнке - эт самое простое и наиболее надёжное решение

Добавлено через 2 минуты

Цитата:

Сообщение от alexeenko

Никто случайно схемы соединения не знает ?

:) один в один, токо возьми сначала скальпель и соскобли остатки проводников подходящие к контактным площадкам
12.02.2008, 23:14
AAA

Цитата:

Сообщение от Black_Cat

отпили ещё чуть плату, так чтоб она вставлялась меж ножек ISA, при этом подогни ножки к дорожкам и подпаяй плату под углом, так чтоб GS в ней стоял под углом к материнке - эт самое простое и наиболее надёжное решение

И куда мне это Г вставлять ? Последний слот с одной стороны стенкой оборудован, а перед ГС во втором слоте контроллер клавы торчит. Мне только проводком придется припаявыться.
12.02.2008, 23:35
Black_Cat

Цитата:

Сообщение от alexeenko

И куда мне это Г вставлять ?

только в первый слот, для чего я тебя уже два раза просил проверить будет ли оно жить в первом слоте
12.02.2008, 23:41
AAA

Цитата:

Сообщение от Black_Cat

только в первый слот, для чего я тебя уже два раза просил проверить будет ли оно жить в первом слоте

Если комп мне отремонтируют обязательно проверю и если оно там жить будет, то установлю буквой Г в сторону блока пытания. Это и проще и понятней.
12.02.2008, 23:43
Black_Cat

Цитата:

Сообщение от alexeenko

если оно там жить будет, то установлю буквой Г в сторону блока пытания. Это и проще и понятней.

и я о том-же, токо не совсем "Г" а под 45-60 градусов чтоб не потребовалось перемычки проводами лепить, а прям к ногам разъёма припаяться
12.02.2008, 23:47
AAA

Цитата:

Сообщение от Black_Cat

и я о том-же, токо не совсем "Г" а под 45-60 градусов чтоб не потребовалось перемычки проводами лепить, а прям к ногам разъёма припаяться

А как загнуть под 45 ? Есть мысли ? У меня много аллюминевого крепежа, т.к., я принтер Эпсон разобрал для этого. Или есть какое нить хитрое паяние под 45 градусов ?
12.02.2008, 23:49
Black_Cat

Цитата:

Сообщение от alexeenko

Или есть какое нить хитрое паяние под 45 градусов ?

я ж писал:

Цитата:

Сообщение от Black_Cat

отпили ещё чуть плату, так чтоб она вставлялась меж ножек ISA, при этом подогни ножки к дорожкам и подпаяй плату под углом, так чтоб GS в ней стоял под углом к материнке - эт самое простое и наиболее надёжное решение

при этом с одной стороны ноги разъёма надо подогнуть к плате, а с другой возможно чуть укоротить. С обоих сторон концы разъёма должны на 1мм накладываться на контакты платы
13.02.2008, 00:14
AAA

Цитата:

Сообщение от Black_Cat

при этом с одной стороны ноги разъёма надо подогнуть к плате, а с другой возможно чуть укоротить. С обоих сторон концы разъёма должны на 1мм накладываться на контакты платы

торможу... Пилить по красной полосе, а потом паять как у меня приложено ?
http://ipicture.ru/uploads/080213/54KUd87D5p.jpg
13.02.2008, 00:19
Black_Cat

Цитата:

Сообщение от alexeenko

Пилить по красной полосе, а потом паять как у меня приложено ?

да, токо если вставить платку промеж двух рядов контактов, она должна шататься, дык её надо паять под углом. Для этого с одной стороны ноги разъёма надо подогнуть к плате, а с другой (в какую сторону наклон) чуть укоротить, но делать это токо после испытаний работы GS в первом слоту
13.02.2008, 00:25
AAA

Цитата:

Сообщение от Black_Cat

да, токо если вставить платку промеж двух рядов контактов, она должна шататься, дык её надо паять под углом. Для этого с одной стороны ноги разъёма надо подогнуть к плате, а с другой (в какую сторону наклон) чуть укоротить, но делать это токо после испытаний работы GS в первом слоту

Все понял, когда отремонтируюсь, проверю и напишу тут.

Добавлено через 13 часов 3 минуты
Надыбал вот что:
Два компа родных IBM. кости выкинул черепа остались:
http://ipicture.ru/uploads/080213/4Ai7Z9Q3w7.jpg

И самое смешное, вот такой вот девайс:
http://ipicture.ru/uploads/080213/UHIYj2Gb1b.jpg

Я в шоке ! Что теперь делать ? Ничего не надо изобретать. Просто перекинуть в корпус Асус с саслазками и всем таким свободным пространством.

То ничего, а то много все. :v2_laugh:

А еще нашел вроде как выходы на старые дисководы в колличестве 17 штук... буду пробивать пока
http://ipicture.ru/uploads/080213/1Tm3wGW0zq.jpg
04.03.2008, 20:53
AAA

Запихнул General Sound в Desktop Slim !!!

Итак приступим. Мой переходник не подошел, т.к., он подходит только для 2-3 слота, а они с (General Sound) далее GS не работают на Pentagon v.2.2. Наклонный разъем тяжел в изготовлении и тоже вроде как не вмещается упираясь в контроллер кнопок. Поэтому единственное решение это проковырять в корпусе щель.

1. Разметил проведя по краю GS фломастером маркером, который потом отпечатался на закрытой крышке корпуса. Получилось около 27 см в длинну.
Я использовал инструменты: дрель аккумуляторная с новыми сверлами (маленькое и чуть побольше), надфиль, напильник 3 милимитровый, каплю мозга, ну и молоток со стамеской по дереву. А вабще надо было: сверло и электролобзик по металлу. Но у меня нет к нему пилок, поэтому мучался долго проковыряв вот такую дырку путем свирления, расверливания и запиливания напильником:
http://ipicture.ru/uploads/080304/8LX2Pg1Gf6.jpg
Она вышла около 5 ти милиметров, вся раскривушная. Но это из за инструментов.

2. Края GS я упилил со всех сторон прям до дорожек используя надфиль и напильник. Миллиметра 3-4 я сэкономил. Особенно упилив вверх и сам разъем. Нашлепку памяти спилил "донельзя" , т.к. она выпирала выше платы.
http://ipicture.ru/uploads/080304/monOw4LnfQ.jpg

3. Затем вставил GS и налепил черный скотч на всякий случай в местах соприкосновения.
http://ipicture.ru/uploads/080304/qkSdCxeF74.jpg

4. Затем сто раз примерив и упилив дырку, закрыл таки нормально корпус. Царапины на корпусе из за того что надо подбирать инструменты, а потом делать. А я сначала делаю, а потом думаю. Но я все это замажу краской серебрянкой.
http://ipicture.ru/uploads/080304/u3jyY2uzEH.jpg

5. Ну и все собственно. GS прекрасно играет не глючит. Сейчас его с удовольствием слушаю, благо у меня много музыки собралось.
http://ipicture.ru/uploads/080304/3T0jfwr75i.jpg

А говорили не получиться :v2_laugh:
Вообщем можно даже купить скотч серебрянку и ваабще заметно не будет. Но учитывая, то что моник стоит на корпусе и так ничего не видно. Корпус не повело, жесткость не потеряна, хруста нет.

Comming Soon TSFM без шумов, золотые аудио разъемы, серебрянная проводка ! :v2_blink:

ПОЛНАЯ ИНСТРУКЦИЯ ПО ЗАПИХИВАНИЮ В КОРПУС desktop slim.

Показывать 40 сообщений этой темы на одной странице

Текущее время: 11:27. Часовой пояс GMT +3.
