Ты четко говори, что установил, проц, ОЗУ, ПЗУ...
Процессор и ПЗУ еще не ставил. Я только сегодня первый раз включил без памяти, процессора и ПЗУ. Получил растр.
После чего установил только память и получил псевдо шахматку.
Ты нифига не получил! Как видео сформируется без проца?Цитата:
Сообщение от Froggy
Проц без ОЗУ даст матрас - значит комп скорее всего робит худо-бедно. Потом с ОЗУ кубики - уже скорее точно работает, потом ПЗУ...
Проц без ОЗУ не даст матрас. Матрас получается с процем и ОЗУ
Всё, я завязываю, только всё обсудили, а я выпал! Типа тяпница...Цитата:
Сообщение от Shofer
криминала не вижу. в таком виде картинка зависит от разводки адресных линий, типа и производителя микросхем ОЗУ.Цитата:
Сообщение от Froggy
p.s.
https://zx-pk.ru/threads/29652-lenin...=1#post1015864
это абсолютно рабочий комп.
Судя по картинке, адресные муксы неисправны, либо обрыв/замыкание
- - - Добавлено - - -
Надо вставить проц, тогда картина яснее будет.
Да. Читал про это в одном из бесконечных топиков.Цитата:
Сообщение от Serg6845
Коллеги, спасибо всем кто помогал. Не стал тянуть кота за диззи и вставил процессор. Получил такой матрас:
https://i.ibb.co/Zdbd9wB/image.jpg
Пока на этом закончу, надо кнопочку Reset сделать.
Смущает светлая полосочка справа матраса.
Ну, уже хорошо. Проц пишет, ВК читает. Дальше Тест Хахонова
Точно не знаю, какой тест у меня записан во втором ПЗУ. Но тут есть еще одна проблема. У меня нет клавиатуры :)
Планировал использовать компьютерную PS/2 через контроллер, поэтому стандартную не делал.
Там клава особо и не нужна
Модераторам здесь пофиг на оверквотинг, а вот элементарное неуважение к другим пользователям форума налицо.Цитата:
Сообщение от Froggy
Сделал кнопку сброса и бипер.
Странный боковой разъем у Пентагона. Много свободных контактов. А вот кнопку ресет и бипер подключать неудобно, т.к. рядом с сигналами нет земляных контактов. Двойную фишку не получается использовать, надо делать "раскорячку".
https://i.ibb.co/sjgVnjj/image.jpg
Вставил тестовую ПЗУ, переключил перемычку. Включил Пентагон - на экране матрас. Ничего не пошло.
Подумал, что контроллер дисковода как-то управляет ПЗУ и установил на плату все микросхемы в контроллера дисковода, кроме 155 серии.
После этого тест заработал. Вот результаты:
https://i.ibb.co/X2LQpmM/image.jpghttps://i.ibb.co/ctQXqRK/image.jpghttps://i.ibb.co/PNWrBCw/image.jpg
Как я понял, тест прошел удачно? После этого тест начал бесконечно менять экраны с разноцветными квадратиками. Я подождал пару минут, но потом выключил плату. Может тест ждет нажатия клавиши? У меня клавиатуры нет, но можно перемкнуть два контакта на гребенке клавиатуры.
Наверно можно вставлять основное ПЗУ с прошивкой?
это зацикленный тест памяти. обычно его оставляют хотя бы на 12-24 часа, чтобы погонял плату. но так да, можно вставлять родное пзу.Цитата:
Сообщение от Froggy
Вставил основное ПЗУ.Цитата:
Сообщение от solegstar
Включаю - тишина. Даже на кнопку ресет не реагирует.
Забавно, что после этого переключаю перемычку опять на тестовое ПЗУ, включаю и на долю секунды видно загрузочное меню Пентагона, а потом начинается тест.
Что за ерунда? Может надо тестовое ПЗУ вытаскивать? Может оно как-то мешать?
https://i.ibb.co/YTFQ2z0/image.jpg
- - - Добавлено - - -
Вытащил тестовое ПЗУ. Ничего не поменялось. Не стартует компьютер...
Интересный факт - экран мигает некоторое время, а потом пишет - Нет сигнала.
Команда - Отставить панику!!!
Еще раньше заподозрил, что у меня плохая синхронизация с монитором. Наверно, он уходил в защиту. Поставил резисторы на 680 Ом. Теперь все ок.
https://i.ibb.co/q00pt67/image.jpg
Проверил клавиатуру. Проводком нащупал кнопку Энтер. Вошел в режим загрузки. Завтра попробую загрузить Диззи с телефона :)
Бипер тоже работает.
https://i.ibb.co/pdgg76m/image.jpg
Подскажите, какую программу надо поставить на андроид-телефон для загрузки в Пентагон tap-файлов?
Есть какая специальная или можно использовать обычный аудио-проигрыватель?
При пайке кабеля левый и правый канал надо замкнуть?
можно, качай из этой темы WAV и будет счастье: https://zx-pk.ru/threads/19193-igry-...2012-quot.htmlЦитата:
Сообщение от Froggy
А вообще раньше вроде была программа TapDancer , для андроида, щас хз, в любом случае подобных программ на андроиде хоть жопой ешь, а в айфоне - ни одной :D
- - - Добавлено - - -
лучше наверно просто завести на спектрум один любой канал, не замыкая его с другимЦитата:
Сообщение от Froggy
Эти файлы подойдут к Пентагону? Или они только под Ленинград 2012?Цитата:
Сообщение от ZX_NOVOSIB
Похоже, что она все программы и съела... Нашел только ZX Tape Player, но она не работает.Цитата:
Сообщение от ZX_NOVOSIB
marinovsoft, ZX Tape Player не работает на моем телефоне. Андроид 6.0.1.
Поиск - выдает ошибку. Закачал на карту свои файлы (TAP, TZX) - выдает "Ошибка получения данных!"
Подойдут к 95% процентов всех существующих спектрумов.Цитата:
Сообщение от Froggy
В оставшиеся 5% входит например Дельта-С128, хз почему
А эта?Цитата:
Сообщение от Froggy
https://play.google.com/store/apps/d...os.playzxtapes
Да. Эту уже нашел. В плеймаркете ее не было.Цитата:
Сообщение от ZX_NOVOSIB
Работает, есть внешняя база игр, можно и с СД-карты свои игры проигрывать.
Но. Не работает загрузка. Бордер мограет, но полос нет. Громкость увеличивал до 100%.
а турбо игры из темы выше - грузятся?Цитата:
Сообщение от Froggy
- - - Добавлено - - -
Вот нашёл TapDancer: https://dropmefiles.com/mMsEW
Нет. Пилот идет и потом все...Цитата:
Сообщение от ZX_NOVOSIB
Прикольная программка. Ничего лишнего.Цитата:
Сообщение от ZX_NOVOSIB
На данный момент использую PlayZX. На максимальной громкости пентагон схватывает пилот, но полоски бегут очень быстро. По идее, они должны стоять на месте. Заголовок грузит, потом байтс, а далее загрузка прерывается на 30-50 секунде.
С TapDancer тоже самое. Блин, писали, что в Пентагоне хорошая читалка.
На Балтике, читалка была на 554СА3 - работала без проблем. Настройки не требовала.
Чего не хватает Пентагону? Уровень слабый? Могу замкнуть два канала, пока чтение идет по одному каналу.
Почему полоски так быстро бегут?
Может с этим связано. У меня курсор мигает в раза два медленнее, чем я помню. Настраивать C9? У меня стоит 0.47 по альбому. Народ пишет, что надо ставить 0.1-0.22.
Попробуйте привести магнитофонную читалку к такому виду
Вложение 78528
У меня такой вариант точно грузит ТУРБО-игрушки без проблем. По схеме с диодами были проблемы.
По крайней мере ничего резать не надо и можно будет всё вернуть обратно.
Ваша схема напоминает эту:Цитата:
Сообщение от П321
https://i.ibb.co/41fhF74/d993c212c66...40286946fd.jpg
Вроде, на Скорпионе такая была.
Попробовать можно. Но у меня не проблема с турбо-загрузкой. Проблема даже с обычной загрузкой. Один раз добился загрузки экранной заставки от Диззи-1. Но на этом все. Полосы пилоттона бегут очень быстро.
А что дают эти диоды? И вообще, зачем сделали такую сложную схему? Пентагону уже много лет и к этому узлу особых вопросов не было.
Вообще для стандартной загрузки родная схема с диодами вполне должна работать. Просто с ТУРБО загрузкой я сам убедился (на двух разных платах) что именно упрощённая схема работает безупречно. А то что полосы быстро бегут то это нормально (это пентагон да и на разных программах может бать разная скорость). Проверьте что аудиокабель экранированный и не очень длинный(исключить лишние помехи-наводки). Ну а громкость на телефоне я выствлял среднюю. И чем ещё паяли плату? Может надо промыть(если ещё не мыли)?
это не страшно, если пилот вообще поймал - значит в ворота попал.Цитата:
Сообщение от Froggy
те что на входе - защиту от статики. остальное - тут неизвестно, схему творчески доработали и далеко не факт что стало лучше.Цитата:
А что дают эти диоды?
у 48 пентагона действительно вопросов не было. но там схема немного другая.Цитата:
И вообще, зачем сделали такую сложную схему? Пентагону уже много лет и к этому узлу особых вопросов не было.
http://sblive.narod.ru/ZX-Spectrum/P...SCH1989RP1.gif
Плату паял самодельным флюсом - канифоль, растворенная в этиловом спирте. Боковой разъем паял ЛТИ-120, канифолью паялся туговато.Цитата:
Сообщение от П321
Да. Забыл написать. Плату помыл. Использовал медицинский спирт.
Сначала зубной щеткой, смоченной спиртом растворил канифоль. Потом смачивал всю поверхность платы, сверху накладывал марлю в два слоя и тер щеткой. И так пару раз. Получилось неожиданно хорошо. Плата чистая как у кота диззи.
Поставил на ночь (12 часов) плату, на котором крутился тест Хахонова. С утра сбоев не обнаружилось.
Решил поменять телефон для загрузки. Использовал Самсунг S5, взял более простой - Самсунг J5.
Установил PlayZX и неожиданно с этим телефоном все стало грузиться без проблем. Громкость средняя.
https://i.ibb.co/6D6FQ9F/image.jpg
https://i.ibb.co/TTMkYYK/7.jpg
Плохих отзывов про этот узел Пентагона на я на форумах не нашел.Цитата:
Сообщение от Serg6845
Встречно-параллельное включение диодов в НЧ технике используют для ограничения напряжения на уровне падения напряжения через диод, примерно 0.5-0.6 Вольт для кремниевых диодов (в ВЧ технике используется как смеситель). Применительно к нашему случаю - как бы мы не увеличивали громкость с телефона оно будет ограничено на одном уровне, что не приведет к перегрузке "схемы читалки".Цитата:
Сообщение от Froggy
Вставил м/с АП3. Проверил кемпстон джойстик. Работает. Джойстик еще не спаял - замыкал проводами.

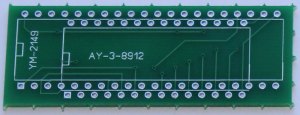

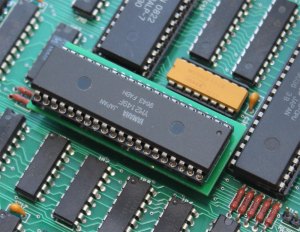

Вставил музыкальный процессор AY. Работает.
В ходе экспериментов выявил один неприятный момент. При включении "на холодную" пентагон первые минуты постоянно сбрасывается. Сначала часто, потом все реже и реже. Через минут 10 уже можно грузить игры.
После загрузки игры каких-либо сбоев не заметил. Т.е. игра не зависает, не сбрасывается, не "артифачит".
На каком этапе начался этот "прогрев" так и не понял. Скорее всего, после установки 561ЛН2. Но это не точно - буду проверять. Хорошо, что м/с на панельках - можно снимать и смотреть.
Больше всего боялся такого сценария. Когда компьютер работает, но не стабильно. Бывает сложно разобраться.
Можно либо остужать спиртом/ацетоном микросхемы, либо нагревать их, кратковременно прикасаясь паяльником
Вытащил 561ЛН2. Пентагон перестал сбрасываться. Поставил ЛН2 на место - опять пошли "ресеты".
Попробовал другую ЛН2 - ничего не поменялось.
Ресеты более частые, если подключить к TAPE IN телефон и включить файл на воспроизведение.
Остужать особо нечего. М/с памяти греются немного, еще процессор и ПЗУ. АП и ИР - тоже еле заметно теплые. Остальная логика вообще холодная.Цитата:
Сообщение от Shofer
Может кто подскажет инструкцию как записать дискету для TR-DOS на компьютере с Виндовс 7?
ZX DISC STUDIO. С помощью этой программы удобно записывать на РС дискеты. У меня на РС дисковод и на ZX. То есть не надо дёргать шлейфы и дисководы. На РС записал - на ZX пользуешься
Буферы ап5, какой серии? Возможно, "мусорит" на шину через порт #FE.Цитата:
Сообщение от Froggy
Блокировочные конденсаторы по питанию "равномерно" раскиданы по плате?
Так и сделаю. Дисководы у меня есть. Шлейфы тоже. Материнка в PC старая, дисководы еще помнит :)Цитата:
Сообщение от Shofer
Буферы серии 1533. У меня есть не паянные 555АП5. Что значит "мусорит"? Клавиатура работает. Проводком замыкал линии. Жаль поленился собрать обычную кнопочную клавиатуру для тестов. Думал сразу подключить клаву от PC.Цитата:
Сообщение от null_device
Конденсаторы запаяны все. У меня плата 2014 - там с обратной стороны планарные конденсаторы по 0.1.
Не понимаю, как 561ЛН2 может так влиять на работу платы.
Решил пока оставить проблему 561ЛН2 на потом и идти дальше.
Для начала решил подключить клавиатуру. Для этого был куплен безвейтовый контроллер клавиатуры от Хруст.
Брал сразу собранный, т.к. не хотелось возиться с программированием чипа.
Для подключения сделал три шлейфа
- для адресных линий
- для линий данных
- питание
Очередной раз удивился непонятной разводке бокового интерфейсного разъема в Пентагоне. Адресные линии идут не по порядку, в линии данных тоже один контакт переставлен.
На удивление, контроллер заработал с первого раза. Проверил все кнопки, набрал простые программки в Бейсик 48 и Бейсик 128. Все работает. Зависаний нет. Значит АП-шки работают нормально?
https://i.ibb.co/YQYcBfz/keyboard-controler.jpg
https://i.ibb.co/wC406js/keyboard-controler-2.jpg
"Мусорит" - выдает данные на шину, когда этого не нужно. Переход буфера ап5 в "неактивное" состояние не происходит мгновенно. И в случае с клавиатурой, должны совпасть два условия - выборка dd44 по младшему адресу, и приход сигнала опроса полуряда, через dd70 и его обвязку.Цитата:
Сообщение от Froggy
Нет перед глазами данной ревизии платы. В треды по ее изготовлению и сборке, заглядывал давно. Потому не помню, насколько там все зашунтировано по питанию.Цитата:
Сообщение от Froggy
Возможно, она "самовозбуждается" на ВЧ. Также я бы проверил номиналы и исправность деталей ее "обвязки".Цитата:
Сообщение от Froggy
Ага. Понятно.Цитата:
Сообщение от null_device
Вот моя плата в процессе пайки.Цитата:
Сообщение от null_device
https://i.ibb.co/SPsqqQX/image.jpg
Да. Надо проверить и прозвонить. Хотя при монтаже, я каждую деталь проверял тестером.Цитата:
Сообщение от null_device
Можно попробовать повесить блокировочный конденсатор непосредственно на ножки 561ЛН2.
По поводу обвязки, мне уже дали схему, как можно ее изменить на другую без резки дорожек.
Вчера был забавный случай. Установил AY, на выход подключил маленький 8 омный "капсуль". Загрузил Диззи, а музыки нет... Ну думаю, хана AY.
Оказалось, что на выходе AY очень слабый сигнал. Подключил к активным колонкам - звук появился!
Как-то разбирался с загрузкой программам с телефона на андроид. Загрузка не шла, тоже грешил на кабель, сделал короткий и в экране - не помогло, стал разбираться с телефоном, оказалось что был включен эквалайзер и ещё какой-то улучшайзер звука, отключил оба и загрузка с телефона пошла.Цитата:
