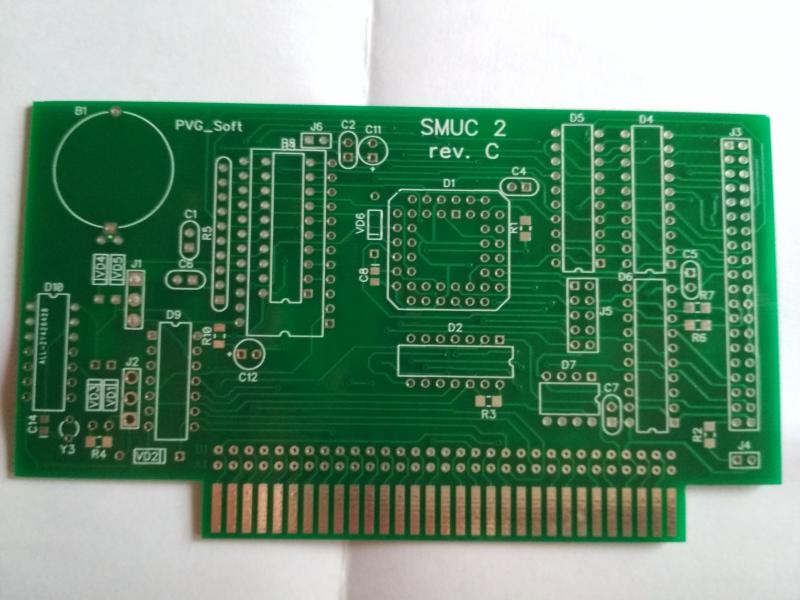

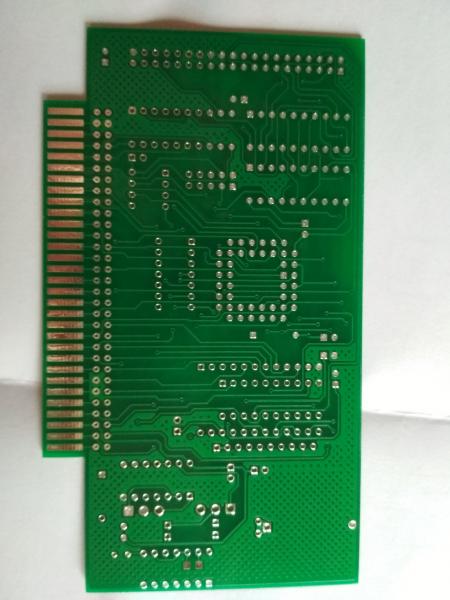

Получил из китая платы SMUC2, вот схема и печатка с двух сторон.
Вложение 68337, Вложение 68339,Вложение 68338
Фото платы Вложение 68341,Вложение 68340

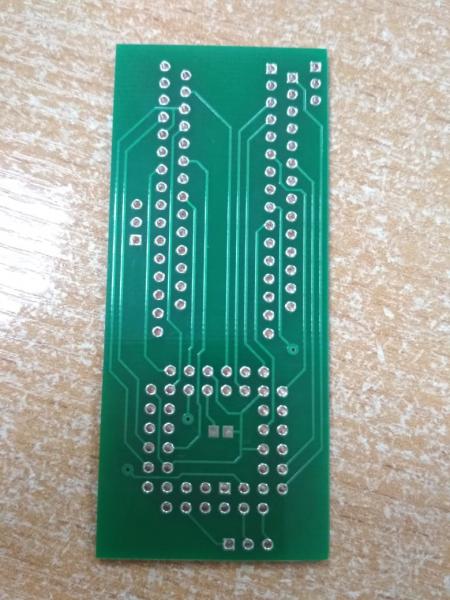

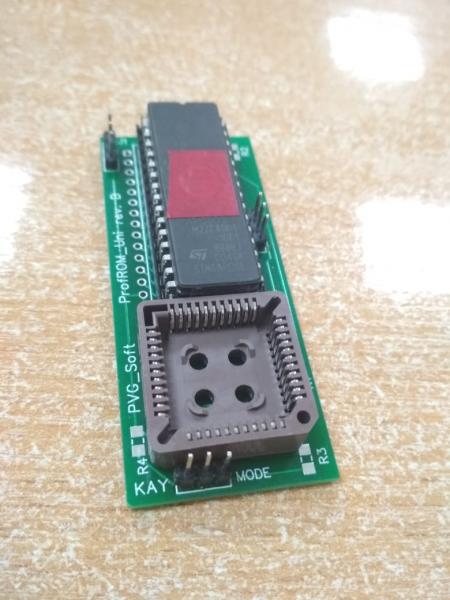

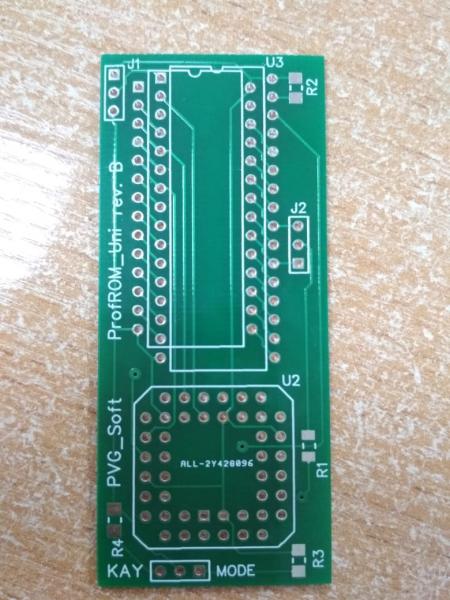

Фото платы PROFROM:
Вложение 68691Вложение 68692

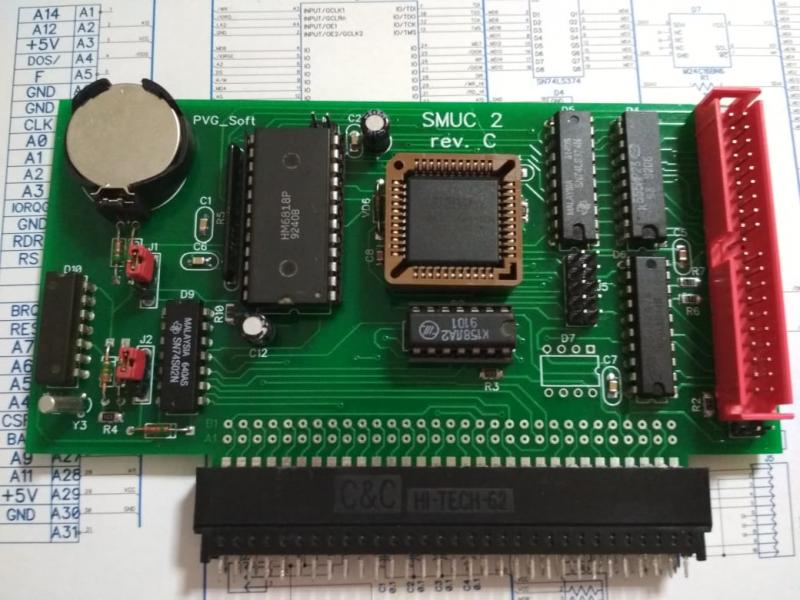

Собранные платы:
Вложение 68694Вложение 68693
Схема:
Вложение 77936
Gerber файлы:
Вложение 77937
Еще раз привет.
ни у кого нет платы, то и бог с ней я начал делать свою.
Подскажите, решил собрать SMUC, нашел схему на чипе EPM3064, а у меня в наличии только EPM3032 прошивки есть под 4 разных чипа и под мой чип тоже есть,
где взять схему под EPM3032 как я понимаю там ноги располагаются по другому.
Сама плата такая есть:
https://i108.fastpic.ru/big/2019/011...41cbfbb538.jpg
ZXFanat, Привет.
Подскажи, плата под какой чип и как я понимаю у тебя она есть.
- - - Добавлено - - -
krotan, привет, у тебя SMUC1 чем он хуже или лучше 2 версии.
Это SMUC 2 на дискретах. Должен работать так же, как и SMUC 2. Но в нём не используется программируемая логика. Только с изготовления, ещё не собирал...Цитата:
Сообщение от PVG
Неверно.Цитата:
Сообщение от PVG
На "вскидку и не отвечу". Схемы в архиве есть. На форуме полно ссылок на это проект, по этой плате. SMUC1 не лучше и не хуже SMUC2, так как, в основном используется одинаковый сам по себе принцип действия и обращения в "совершенно не жесткому диску". Он и там и там, одинаковый. У SMUC1 больше неработоспособности, чем у SMUC2. Проверял!Цитата:
Сообщение от PVG
Наблюдается некоторая неточность в формулировках.
Для навигации по смукам лучше начать с прочтения этой темы. Там есть и ранние варианты в диптрейсе (тех, вариантов, что уходили в производство, к сожалению, нет).
https://zx-pk.ru/threads/1360-smuc-n...kh-i-plis.html
SMUC 1.х - выпускались фирмой Скорпион, содержали панельку под контроллер прерываний и ISA слот на борту.
Далее на основе материалов, полученных от фирмы Скорпион, энтузиастами - участниками форума была сделана версия на дискретных элементах (без контроллера прерываний и слота ISA). На известных печатках версия устанвливается вручную с помощью запайки диодов.
После проверки версии на дискретах часть логики была перенесена в ПЛИСину, полученная разработка обрела номер версии 2.0 с различными литерами в конце в зависимости от ревизии печатной платы.
Здесь https://zx-pk.ru/threads/24123-smuc-v2-0-rev-a.html можно взять сканы одного из вариантов (ревизия А). Схема там правильная. Печатка скорее всего тоже, ну и автор этой темы выше уже отписался.
Нашел схему с нужным чипом, и правда на чипах вроде одинаковое расположение ног.
Буду разводить плату сам, и заказывать наверное тоже буду посмотрим на стоимость.
Схема SMUC 2 rev. B, когда разведу выложу может кому интересно.
У SMUC2 по сравнению со SMUC1 нестабильно работают часы и нестабильно работает подключение к HDD по LBA.Цитата:
Сообщение от ZXFanat
Вообще без проблем. Лишь бы батарейка в DALLAS'е была живая.Цитата:
Сообщение от krotan
Насколько я помню, от железа это не зависит. Вроде как программная ошибка в ПРОФ-РОМе.Цитата:
Сообщение от krotan
Вот в этом и проблема, что в DALLAS'е батарейка рано или поздно перестаёт быть живой, а с КР512ВИ1 SMUC2 глючит. В то же время SMUC1 ни с DALLAS'ом, ни с КР512ВИ1 не глючит.Цитата:
Сообщение от SoftFelix
Там там изначально не предусмотрена обвязка кварцевого генератора, он только под DALLAS заточен.Цитата:
Сообщение от krotan
Предусмотрена, смотрите схему: https://zx-pk.ru/threads/1360-smuc-n...kh-i-plis.htmlЦитата:
Сообщение от SoftFelix
https://i110.fastpic.ru/big/2019/011...b438fda07e.jpg
krotan, речь про плату SMUC2. Не тормози.Цитата:
Сообщение от krotan
А что за SMUC v3, который на барахолке продается?Цитата:
Сообщение от marinovsoft
https://zx-pk.com/forum/viewtopic.php?f=4&t=12274
Это оригинальный Скорпионовский СМУК.Цитата:
Сообщение от petrov1962
Это оригинальный, версия скорее всего 1.3.Цитата:
Сообщение от petrov1962
krotan, привет.
у тебя есть схема SMUKа на дискретах, если есть то поделись.
Тут если поискать есть соответствующая тема. А так - вот.Цитата:
Сообщение от PVG
Уже опередили, выложили... Вот ссылка на топик по этой схеме https://zx-pk.ru/threads/1360-smuc-n...kh-i-plis.htmlЦитата:
Сообщение от PVG
Но имей в виду, невзирая на многочисленные редакции в схеме всё ещё есть незначительные ошибки...
Спасибо, я эти топики читал но не ожидал схему найти в WORD файле.
Кому интересно, выложил схему и плату с двух сторон, а также 3D макет платы.
Есть люди кому не лень проверить плату на наличие ошибок, проверьте пожалуйста, а то глаза уже разбегаются «два глаза хорошо, а больше лучше».
Нихрена не видно в схеме при таком разрешении...Цитата:
Сообщение от PVG
P.S. Разъём выполнен под SL-62, по идее должен быть под ОНп-КС-23m...
При таком подключении кварца часы будут идти нестабильно...
Разъем я сделал SL-62 т.к. у меня впаян ISA разъем, насчет кварца почему будет нестабильно работать? Длинные дорожки сделал?Цитата:
Сообщение от krotan
Схема в принципе SMUC2 rev.b + дочка, но в понедельник заменю на более качественную.
http://zxbyte.ru/index.php?id=89&sub=m&print=1Цитата:
Сообщение от PVG
Я эту статью читал, и данную схему 286 видел ещё в 90х. Микруха такая есть и даже вроде не одна, насчёт PG тоже думал хотел завести на 61 контакт на ISA слоте, все равно 61 и 62 свободные.
Вот схема с изменением Вложение 67763, Вложение 67764, Вложение 67765
Люди, кому нибудь требуется данная плата?
Я хочу заказать около 4 шт. или больше.
4 платы стоит 3546.58р.
Схема оригинального смука https://zx-pk.ru/threads/25-skorpion...ull=1#post1541
Дорого. Я по немного большей цене заказывал платы зелёного скорпа, у которых размер много больше и они гораздо сложнее...Цитата:
Сообщение от PVG
Советую выбрать другого производителя...
А ссылку дашь или наименование конторы.
Я делал в easyeda.com и jlcpcb.com. Больше понравились jlcpcb.Но не буду утверждать, что они самые лучшие или самые дешёвые....Цитата:
Сообщение от PVG
Плату уже собираю, генератор работает от батарейки отлично, частота 32766 Гц на моем осциллографе.
Когда соберу отпишусь.
Всем привет, на конец то получил платы PROFROM, почта что-то напутала.
Фото платы выложил в первый пост.
Там же выложил собранные платы, еще не проверял в понедельник буду прошивать ПЛИСы.
Всем привет.
Собрал SMUC, часы заработали, жесткий увиделся.
Вложение 69257
На плате отсутствует две дорожки, также их нет на схеме (про ... бал).
Фото схемы где отсутствуют связи и фото платы с доработкой.
Вложение 69258Вложение 78390
Вопрос: Почему SMUC не работает без резистора между сигналом "/CSM" и землей?
по схеме его там нет.
Сегодня вечером проверю насколько убегают часы за сутки.
1. Какая EPM установлена?Цитата:
Сообщение от PVG
2. Какая АП6 установлена?
3. Какой номинал резистора "без которого не работает" (по фото разглядел 2.2кОм)?
Возможно дело не в резисторе, а в ёмкости на этой линии. Повесь туда вместо резистора керамику на 4.7 - 10 пФ. Т.е. именно маленькую ёмкость. И каким образом ты дошёл до того, что резистор именно такого номинала и именно на этом сигнале заставляет SMUC работать?
Дошел таким образом - осциллографом смотрел все сигналы и и на этом сигнале заработало.
1. Какая EPM установлена? - EPM3032SLC44-10
2. Какая АП6 установлена? - не помню вечером напишу.
3. Какой номинал резистора "без которого не работает" - 33 кОм повесил первый попавшийся большой т.к. у осциллографа высокое сопротивление.
Емкость попробую тоже вечером.
- - - Добавлено - - -
SoftFelix? тут читаю твою тему " Как установить iS-DOS на KAY-2010 + SMUC?..", не подкинешь образ заведомо рабочий под SMUC и KAY и чтоб грузится с винта.
тебе AmoNik кидал образ где добавлены часы и недостающие утилиты.
АП6 стоит 74lS245
Емкость не пробовал не нашел маленькую, сопротивление поменял на 3 кОм т.к. иногда при включении не определялся винт теперь такого не происходит видится всегда, но емкость все же попробую.
время вроде не уходит, но установил заново с точностью до 1 сек. проверю через пару дней.
Ответил тут.Цитата:
Сообщение от PVG
Добрый день, опять перестал определятся винт, сопротивление не помогает емкость тоже не помогла, посидел покурил и заменил 74ls374 на 555ИР23 все заработало и пока работает без резисторов и конденсаторов.
Часы не удалось проверить т.к. сдохла батарейка.
