Сборка Пентагон 128к

[Shockwav3]

In case anyone of you wants to build the Turbo extension on breadboard, I've made a soldering plan for myself, which I thought I could share with everyone.
Leftmost ICs are TM2/74 while the right one is ЛА3/00, other values are according to the scheme (1n4148, 1k Ohm, 100pF). The board itself is designed to be as compact as possible with the wires going over the top layer being as short as possible

Could anyone of you also be so nice and translate what the other text says?

EDIT: appears the soldering plan I uploaded was resized ... here's a bigger version: http://img854.imageshack_.us/img854/3409/penturbo.png

[Advertiser]

[Evgeny Muchkin]

Мля! НЕБЕЛЬМЕСА, В НАТУРЕ!

[solegstar]

Shockwav3 , whether you can attached the original schematic diagram?

[Shockwav3]

Shockwav3 , whether you can attached the original schematic diagram?

Sure ... it's included in pentagon.pdf tho.

http://img543.imageshack_.us/img543/9972/turbos.png

[Andrey F]

http://www.translate.ru/

[Mdesk]

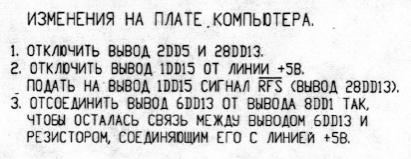

Shockwav3 попросил перевести текст со схемы Турбо доработки Пентагона 128.

Could anyone of you also be so nice and translate what the other text says?

Modifications on the computer's PCB.
1. Disconnect DD5-2 and DD13-28 from their circuits.
2. Disconnect DD15-1 from the +5V circuit. Connect DD15-1 with the ~RFS circuit (DD13-28).
3. Disconnect DD13-6 from DD1-8, but keep the connection of DD13-6 with the pull-up resistor.

[UA3GBV]

Опять здравствуйте, теперь вот вопрос по контроллеру дисковода. Напомню, плата от Zorel`а, крайней серии. Такая картина. Есть три 3.5 дисковода, два новых, один начала 90хх, все проверены на 286'м. На прямом шлейфе каждый определяется диском "С", т.е. A> *"C", затем
O.K.
C>
На этом признаки жизни заканчиваются, при команде FORMAT короткое движение башки и полное зависание, только двигатель крутится. При команде LIST - стандартная ошибка, abort, ignore и т.п.
На перевернутом шлейфе определяется, как диск B, точнее только жужжит башкой, O.K. нету.
ВГ93 менял, ЛП9, ЛП11 рабочие. Куда курить надо, где методики настройки почитать? BDI впервые налаживаю.
Спасибо =)

[solegstar]

UA3GBV, если есть в наличии дисковод 5.25 (всё равно какой, хоть 1.2Мб лишь бы у него была установлена резисторная матрица), для начала экспериментов попробуйте его посадить на один шлейф с дисководом 3.5, только выставьте его (5.25), как А, если всё заработает, то нужна подтяжка к +5В, через 1кОм резисторную матрицу, выходных буферов с "открытым коллектором" контроллера дисковода.

[lisica]

Помоему 3.5 дисководы изначально подтянуты к +5в...

[null_device]

Куда курить надо, где методики настройки почитать? BDI впервые налаживаю.

В перую очередь - заклеить "окошко" плотности на дискете (если дискеты НD).
