05.10.2019, 15:25
omercury

Цитата:

Сообщение от dosikus

I_RED => vga_out(7 downto 5)& vga_out(7 downto 5)& vga_out(7 downto 6),
I_GREEN => vga_out(4 downto 2) & vga_out(4 downto 2)& vga_out(4 downto 3),
I_BLUE => vga_out(1 downto 0) & vga_out(1 downto 0)& vga_out(1 downto 0)& vga_out(1 downto 0),

assign I_RED = {vga_out[7:5], vga_out[7:5], vga_out[7:6]};
assign I_GREEN = {vga_out[4:2], vga_out[4:2], vga_out[4:3]};
assign I_BLUE = {vga_out[1:0], vga_out[1:0], vga_out[1:0], vga_out[1:0]};

Цитата:

Сообщение от dosikus

ругается что-то насчет неупакованного массива
...
reg vaddr[7:0];

Гы..!
wire
05.10.2019, 15:57
dosikus

omercury, туплю, помоги :

module vga_gen
(
input wire clk_50MHz,
output wire [7:0] TMDS

);

wire h_sync;
wire v_sync;
wire picselclock;
wire hdmi_clock;
wire blank;
wire vaddr[7:0];

vga_sync VGA_SYN
( .clk_in (clk_50MHz),
.picselclock(picselclock) ,
.hdmi_clock(hdmi_clock),
.vga_hsync (h_sync),
.vga_vsync (v_sync),
.disp_enable (blank),
.v_addr (vaddr)
);

hdmi #(
.FREQ(5200000),
.FS(48000),
.CTS(25200),
.N(6144))
HDMI1 (
.I_CLK_VGA (picselclock),
.I_CLK_TMDS (hdmi_clock),
.I_HSYNC (h_sync),
.I_VSYNC (v_sync),
.I_BLANK (~blank),
//.I_RED (8'b11111111),
.I_RED (),
.I_GREEN (),
.I_BLUE (),
.I_AUDIO_PCM_L (1'b0),
.I_AUDIO_PCM_R (1'b0),
.O_TMDS (TMDS)
);

assign I_RED = { vaddr[7:5], vaddr[7:5], vaddr[7:6]};
assign I_GREEN = { vaddr[4:2], vaddr[4:2], vaddr[4:3]};
assign I_BLUE = { vaddr[1:0], vaddr[1:0], vaddr[1:0], vaddr[1:0]};

endmodule

Цитата:

Warning (10236): Verilog HDL Implicit Net warning at vga_gen.v(56): created implicit net for "I_RED"
Warning (10236): Verilog HDL Implicit Net warning at vga_gen.v(57): created implicit net for "I_GREEN"
Warning (10236): Verilog HDL Implicit Net warning at vga_gen.v(58): created implicit net for "I_BLUE"
Error (10044): Verilog HDL error at vga_gen.v(30): expression cannot reference entire array "vaddr"
Error (10048): Verilog HDL error at vga_gen.v(30): values cannot be assigned directly to all or part of array "vaddr" - assignments must be made to individual elements only
Error (10133): Verilog HDL Expression error at vga_gen.v(56): illegal part select of unpacked array "vaddr"
Error (10133): Verilog HDL Expression error at vga_gen.v(57): illegal part select of unpacked array "vaddr"
Error (10133): Verilog HDL Expression error at vga_gen.v(58): illegal part select of unpacked array "vaddr"
Error: Quartus II 64-Bit Analysis & Synthesis was unsuccessful. 5 errors, 3 warnings
Error: Peak virtual memory: 4622 megabytes
Error: Processing ended: Sat Oct 05 15:42:10 2019
Error: Elapsed time: 00:00:09
Error: Total CPU time (on all processors): 00:00:09
Error (293001): Quartus II Full Compilation was unsuccessful. 7 errors, 3 warnings

- - - Добавлено - - -

Мда , досадная ошибка из-за невнимательности ...

Надо
wire [7:0] vaddr;

а не

wire vaddr[7:0];
05.10.2019, 16:10
omercury

Цитата:

Сообщение от dosikus

туплю

Скрытый текст

module vga_gen
(
input wire clk_50MHz,
output wire [7:0] TMDS

);

wire h_sync;
wire v_sync;
wire picselclock;
wire hdmi_clock;
wire blank;
wire vaddr[7:0];

vga_sync VGA_SYN
( .clk_in (clk_50MHz),
.picselclock(picselclock) ,
.hdmi_clock(hdmi_clock),
.vga_hsync (h_sync),
.vga_vsync (v_sync),
.disp_enable (blank),
.v_addr (vaddr)
);

hdmi #(
.FREQ(5200000),
.FS(48000),
.CTS(25200),
.N(6144))
HDMI1 (
.I_CLK_VGA (picselclock),
.I_CLK_TMDS (hdmi_clock),
.I_HSYNC (h_sync),
.I_VSYNC (v_sync),
.I_BLANK (~blank),
//.I_RED (8'b11111111),
.I_RED (I_RED ),
.I_GREEN (I_GREEN),
.I_BLUE (I_BLUE),
.I_AUDIO_PCM_L (1'b0),
.I_AUDIO_PCM_R (1'b0),
.O_TMDS (TMDS)
);

wire [7:0] I_RED = { vaddr[7:5], vaddr[7:5], vaddr[7:6]};
wire [7:0] I_GREEN = { vaddr[4:2], vaddr[4:2], vaddr[4:3]};
wire [7:0] I_BLUE = { vaddr[1:0], vaddr[1:0], vaddr[1:0], vaddr[1:0]};

endmodule
[свернуть]

Цвета не подключил.

Что ж так тормозит-то?
05.10.2019, 16:12
dosikus

Угу и это то же.
Вообщем счас так :

Код:

module vga_gen ( input wire clk_50MHz, output wire [7:0] TMDS ); wire h_sync; wire v_sync; wire picselclock; wire hdmi_clock; wire blank; wire [7:0] vaddr; vga_sync VGA_SYN ( .clk_in (clk_50MHz), .picselclock(picselclock) , .hdmi_clock(hdmi_clock), .vga_hsync (h_sync), .vga_vsync (v_sync), .disp_enable (blank), .v_addr (vaddr) ); hdmi #( .FREQ(5200000), .FS(48000), .CTS(25200), .N(6144)) HDMI1 ( .I_CLK_VGA (picselclock), .I_CLK_TMDS (hdmi_clock), .I_HSYNC (h_sync), .I_VSYNC (v_sync), .I_BLANK (~blank), .I_RED ({ vaddr[7:5], vaddr[7:5], vaddr[7:6]}), .I_GREEN ({ vaddr[4:2], vaddr[4:2], vaddr[4:3]}), .I_BLUE ({ vaddr[1:0], vaddr[1:0], vaddr[1:0], vaddr[1:0]}), .I_AUDIO_PCM_L (1'b0), .I_AUDIO_PCM_R (1'b0), .O_TMDS (TMDS) ); endmodule

Можно продолжать...
05.10.2019, 16:23
omercury

Шрифт ещё не подбирал?
05.10.2019, 16:38
dosikus

Даже не знаю.
Какой посоветуешь?

- - - Добавлено - - -

Цитата:

Сообщение от omercury

Что ж так тормозит-то?

Ты про меня :) или про форум?

Я честно говоря думал на работе тормоза, ан нет и дома. Так что с форумом в самом деле что -то не так...
05.10.2019, 16:43
omercury

Да любой, какой понравится, с красотой в 8х16 особо не развернёшься.
16х16 можно, 50 символов в строке тебе хватит?
Тогда можно и покрасивше подбирать. :)

Цитата:

Сообщение от dosikus

:) или про форум?

Через модем его чтоль подключили?
05.10.2019, 18:52
dosikus

Цитата:

Сообщение от omercury

16х16 можно, 50 символов в строке тебе хватит?
Тогда можно и покрасивше подбирать. :)

Угу ...

- - - Добавлено - - -

Копипаст с нотепада++ прокатывает только до сохранения , дальше так же .
Плюнул, камменты english only, forever ...

- - - Добавлено - - -

HardWareMan, Вот RTL :

RTL кликабельно

https://d.radikal.ru/d22/1910/6c/a2f99c93124dt.jpg
[свернуть]
05.10.2019, 20:21
HardWareMan

dosikus, ты его не мне показывай. Ты его сам научись правильно считывать.
05.10.2019, 20:52
dosikus

HardWareMan, в смысле читать /понимать?
05.10.2019, 21:12
HardWareMan

dosikus, да, и самое главное - делать выводы. Оно потом как положительная обратная связь начинает работать. Как давно сказал кто-то из моих знакомых: сначала программист развивает программу, а потом программа развивает программиста.
06.10.2019, 09:17
dosikus

omercury, так как визард тыкать неззя, а нам нужна тактовая и сброс на 8051 , правильно ли я понимаю :

Редактируем v_pll :
Было

Код:

module v_pll #(parameter mul1 = 5, mul2 = 1, div1 = 2, div2 = 2) ( inclk0, c0, c1); input inclk0; output c0; output c1; wire [4:0] sub_wire0; wire [0:0] sub_wire5 = 1'h0; wire [1:1] sub_wire2 = sub_wire0[1:1]; wire [0:0] sub_wire1 = sub_wire0[0:0]; wire c0 = sub_wire1; wire c1 = sub_wire2; wire sub_wire3 = inclk0; wire [1:0] sub_wire4 = {sub_wire5, sub_wire3}; altpll altpll_component ( .inclk (sub_wire4), .clk (sub_wire0), .locked (), .vcooverrange (), .vcounderrange ());

Стало

Код:

module v_pll #(parameter mul1 = 5, mul2 = 1, mul3=2, div1 = 2, div2 = 2, div3=1) ( inclk0, c0, c1, c2, locked); input inclk0; output c0; output c1; output c2; output locked; wire [4:0] sub_wire0; wire [0:0] sub_wire5 = 1'h0; wire [2:2] sub_wire6 = sub_wire0[2:2]; wire [1:1] sub_wire2 = sub_wire0[1:1]; wire [0:0] sub_wire1 = sub_wire0[0:0]; wire c0 = sub_wire1; wire c1 = sub_wire2; wire c2 = sub_wire6; wire sub_wire3 = inclk0; wire [1:0] sub_wire4 = {sub_wire5, sub_wire3}; altpll altpll_component ( .inclk (sub_wire4), .clk (sub_wire0), .locked (locked), .vcooverrange (), .vcounderrange ());
06.10.2019, 19:59
omercury

Цитата:

Сообщение от dosikus

omercury, так как визард тыкать неззя

dosikus, смотреть-то никто не запрещал. :)

Создай новую PLL, открой блокнотом и посмотри разницу.
Там всё просто, разберёшься с ходу.

Какая частота-то нужна?
Ты сделал 100МГц.

Или другой вариант - заюзай вторую PLL, благо у тебя их 4 штуки.
И меньше 4 всё равно не будет.)))
06.10.2019, 21:19
dosikus

Да, все получилось , да 100MHz. Правда пришлось еще в alt_pll дефпараметр править.
09.10.2019, 18:07
JV-Soft

Вопрос , epm3256aqc208 толерантна к 5в. или надо резисторы ставить ? Например в pdf по xilinx четко пишут толерантность.
Еще вопрос ,кто нибудь прикручивал SDRAM 100мгц через плис к медленным проектам типа спектрума , где не быстрое асинхронная работа память+проц ?
09.10.2019, 18:33
fifan

Если вывод работает на вход, то резистор по 300 ом необходим, на вывод - не нужен.
09.10.2019, 22:21
omercury

Цитата:

Сообщение от JV-Soft

Еще вопрос ,кто нибудь прикручивал SDRAM 100мгц через плис к медленным проектам типа спектрума , где не быстрое асинхронная работа память+проц ?

Разумеется, да.

Например, знаменитая корка Влада от ReVerSe_xx
Но, есть нюанс...

1. На Z80 катит, ибо есть аппаратный рефрешь;
2. На Z80 катит, ибо цикл чтения/записи занимает более 1 такта ЦП;
3. Не используется с экранной памятью, ибо дОлжно соблюдать жесткие тайминги;
4. Если цикл обращения к памяти уже запущен, новое обращение будет проигнорировано (вероятнее всего), ибо нет буферизации (на внедрение которой некоторые пользователи высказывают своё "фи" - дескать расточительное использование ресурсов).

Посему - что надо-то:
Какой проц?
Какая ожидается тактовая?

100МГц - это уже CL-3, а значит 8 тактов SDRAM на цикл рандомного чтения/записи/рефреша.
С буферизацией входа + выхода =8+1+1 тактов на цикл, отсюда и рассчитывать тактовую контроллера.
09.10.2019, 23:12
JV-Soft

Цитата:

Сообщение от omercury

Посему - что надо-то:
Какой проц?
Какая ожидается тактовая?

Сейчас под амигу пилю память , и думается что бы не выискивать раритетные одночиповые fpm/edo ,применить sdram pc100 ,она 3.3в. и чип мне подходящий 8мб x 16 , частоты от 7мгц до 33мгц , режим пока асинхронный , но если надумаю 68030 проц то может и синхронный.
10.10.2019, 06:26
HardWareMan

Цитата:

Сообщение от omercury

100МГц - это уже CL-3

Откуда такая уверенность? Есть память и 133МГц CL2. Или речь за конкретную микросхему?
18.10.2019, 18:56
bigral

Цитата:

Сообщение от fifan

Если вывод работает на вход, то резистор по 300 ом необходим, на вывод - не нужен.

Это откуда такие требования? Я поставил тут epm3064atc100 без всяких резисторов подал шину данных подтянутую к 5в, уже "мучу" микруху экспериментами долго, но все еще работает и даже не греется. То может для MAX-II такое надо?

- - - Добавлено - - -

Цитата:

Сообщение от omercury

100МГц - это уже CL-3, а значит 8 тактов SDRAM на цикл рандомного чтения/записи/рефреша.
С буферизацией входа + выхода =8+1+1 тактов на цикл, отсюда и рассчитывать тактовую контроллера.

я в sdram вообще не шарю, расшифруйте для меня что это значит? неужели что 100/(8+1+1) = 10mhz максимум при "эмуляции sram"?
18.10.2019, 21:35
IanPo

Как работает SDRAM:
http://www.dsioffe.narod.ru/mysdram/MyMicronSDRAM.htm

Цикл обращения к SDR SDRAM состоит из нескольких тактов, в зависимости от параметров чипа и длины очереди.
У Speccy-2010 вроде 1/(14 МГц), можно посмотреть в исходниках.
Мин. цикл обращения tRC - обычно не менее 60 нс (у SDR).
19.10.2019, 08:16
JV-Soft

Цитата:

Сообщение от bigral

Это откуда такие требования? Я поставил тут epm3064atc100 без всяких резисторов подал шину данных подтянутую к 5в, уже "мучу" микруху экспериментами долго, но все еще работает и даже не греется. То может для MAX-II такое надо?

Входы epm3064atc100 рассчитаны на 5в. , ничего ставить не надо.
The output drivers of all
MAX 3000A devices can be set for 2.5 V or 3.3 V, and all input pins are
2.5–V, 3.3–V, and 5.0-V tolerant, allowing MAX 3000A devices to be used
in mixed–voltage systems.
19.10.2019, 11:42
dosikus

Цитата:

Сообщение от omercury

Или другой вариант - заюзай вторую PLL, благо у тебя их 4 штуки.
И меньше 4 всё равно не будет.)))

Временно пришлось завязать, на работе случился переезд в другое помещение, а оно всегда хуже пожара .
смогу пока только в выходные и то если смогу, ибо с внуком сижу.

Сделал как ты пишешь, оставил твой синхрогенератор с твоим PLL и добавил свою PLL.
Готов продолжать, огромное спасибо за помощь...
21.10.2019, 20:48
omercury

Цитата:

Сообщение от dosikus

случился переезд

А, фигня.
Я тоже был "не в кондиции" - днюха. ;)
22.10.2019, 16:16
dosikus

omercury, Поздравляю!!! Всего, всего,всего!!!
03.11.2019, 15:29
JV-Soft

Вопрос , формирование адресов для DRAM на verilog (xilinx).
После компиляции ma10 и ma11 всегда сидят на земле , от чего так ?

A1-A22 адреса проца , ma0-ma11 адреса на DRAM

Код:

begin if( mux_switch==0 ) ma[11:0] <= A[22:11]; else // mux_switch==1 ma[9:0] <= A[10:1]; ma[11:10] <= 2'b0; end
03.11.2019, 18:11
HardWareMan

Цитата:

Сообщение от JV-Soft

Вопрос , формирование адресов для DRAM на verilog (xilinx).
После компиляции ma10 и ma11 всегда сидят на земле , от чего так ?

A1-A22 адреса проца , ma0-ma11 адреса на DRAM

Код:

begin if( mux_switch==0 ) ma[11:0] <= A[22:11]; else // mux_switch==1 ma[9:0] <= A[10:1]; ma[11:10] <= 2'b0; end

Потому, что надо делать begin/end если в условии более одного оператора, прямо как и в других языках.

Код:

begin if( mux_switch==0 ) ma[11:0] <= A[22:11]; else begin// mux_switch==1 ma[9:0] <= A[10:1]; ma[11:10] <= 2'b0; end end

Ну ещё можно объединить в ma[11:0] = {2'b0,A[10:1]}
03.11.2019, 18:57
JV-Soft

Цитата:

Сообщение от HardWareMan

Потому, что надо делать begin/end если в условии более одного оператора, прямо как и в других языках.

Да, верно.
Может так каноничнее и лаконичнее ?

Код:

begin case(mux_switch) 1'b0: ma[11:0] <= A[22:11]; 1'b1: ma[11:0] <= {2'b0,A[10:1]}; endcase end
04.11.2019, 06:15
HardWareMan

JV-Soft, как уже было сказано ранее, кейсы это для ~~слабаков~~программистов, каких-либо преимуществ перед другими способами он не даёт.
04.11.2019, 06:31
JV-Soft

Пофиг , я не программист я любитель , количество букв меньше , уже приятнее для глаз. Учитывая что про верилог я ещё недавно вообще и не слышал.
04.11.2019, 10:41
HardWareMan

Ну тогда в кейсах ты можешь использовать и именованные константы, тогда вообще по феншую читабельности и самокомментирования будет. Но не забывай, что даже в кейсе действует правило begin/end для множественных команд, но так же работает правило множественных состояний (несколько констант на 1 блок), как в С.
04.11.2019, 11:46
SegaBoy

Цитата:

Сообщение от JV-Soft

Пофиг , я не программист я любитель , количество букв меньше , уже приятнее для глаз. Учитывая что про верилог я ещё недавно вообще и не слышал.

Если речь про меньше букв, то изначальный код без кейсов так же можно свести всего к двум строчкам и begin/end не нужны.

Код:

if (mux_switch) ma[11:0] <= {2'b0,A[10:1]}; else ma[11:0] <= A[22:11];
04.11.2019, 12:49
HardWareMan

Вот именно. При этом, соберется нормальная бинарная схема без излишков.
05.11.2019, 01:15
Bolt

А скажите, вот так считается нормально, или фу?

Код:

always @(*) begin // вся комбинаторика end always @(posedge clk) begin // в регистры пишем выходы комбинаторики end

Сейчас сам не могу врубиться что у меня на каком такте происходит и как это описать. Так, вроде, проще.
05.11.2019, 06:57
HardWareMan

Прямую комбинаторику не обязательно оборачивать в always блок. Достаточно описать каждый сигнал через assign. Но то, что такие вещи надо группировать - это правильная идея. Где это может быть полезно? Ну, например, если тебе надо в синхронный триггер загружать выход мультиплексора. Мультиплексор проще и понятнее всего описывается в комбинаторике и формирует сигнал типа wire, который ты и присваиваешь синхронному триггеру. Заметно читаемее чем описание мультиплексора внутри always блока. И в RTL он будет таким, как если бы был в обычной схеме.
05.11.2019, 08:26
Bolt

Значит я на правильном пути.
Описываю в always из-за сложной и до конца ещё не продуманной логики. Для эксперимента проще налепить if-ов, потом распутывать, если заработает как надо.
Тяжело после ассемблера мозги в сторону HDL разворачивать. Уже и на бумаге схемы рисую, всё равно в тактах путаюсь, что будет происходить до фронта, и что после. А если ещё учесть то, что схема должна работать на упреждение, как бы предсказывая что будет на следующем такте... брррр :)
05.11.2019, 09:09
HardWareMan

Bolt, всегда смотри в RTL.
05.11.2019, 09:39
Bolt

И в RTL смотрю, и в post-map/post-fit, и даже в timing analyzer наносекуды считаю.

А как описать двухпортовую память с портами разной ширины? Сейчас у меня она описана как две 8-битных с выбором по младшему биту адреса, а запись с 16-битного порта выполняется побайтно во второй порт обеих. На выходе получается мультиплексор для данных, а это лишние наносекунды. Вроде это есть аппаратно, но добиться в RTL желаемого результата так и не смог.
06.11.2019, 06:00
Bolt

Разобрался почему не получалось, я слишком много хотел от блока M9K, он такое не умеет. Один порт может одновременно или читать, или писать, а в режиме "simple dual port", в котором можно в одном такте и читать, и писать, просто используются оба порта.
06.11.2019, 07:08
HardWareMan

Bolt, такие вещи обычно в букваре описаны, стало быть там их и надо искать изначально.

Показывать 40 сообщений этой темы на одной странице

Текущее время: 10:42. Часовой пояс GMT +3.

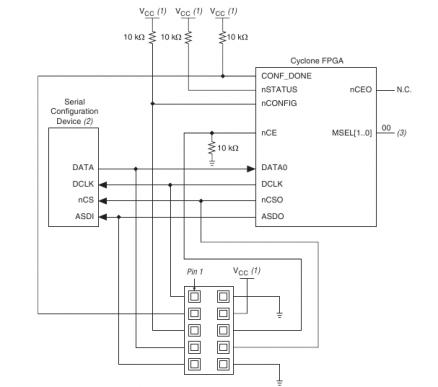

ПЛИС и всё что с ними связано

Скрытый текст

RTL кликабельно
