Контроллер для USB клавиатуры и мыши

Всех приветствую!

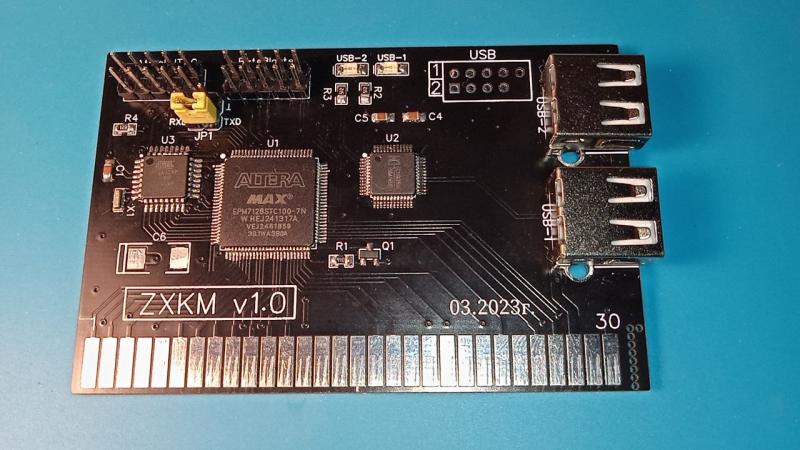

Новый контроллер клавиатуры и мыши, на этот раз USB.
Вложение 78371
Вложение 78370

Что умеет на данный момент:
- Поддержка проводных USB клав и мышей.
- Поддержка беспроводных клав и мышей.
- Поддержка беспроводных комплектов -клава+мышь.
- Можно подключить PC планку USB, для этого есть разъем.
- У устройства два USB порта. USB хабы не поддерживаются.

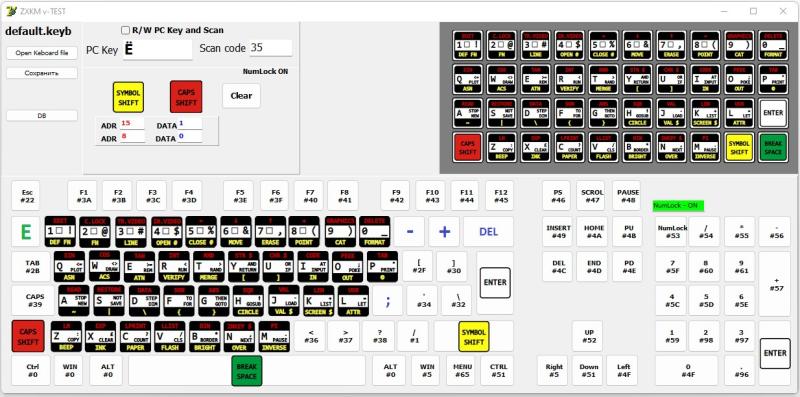

Софт для своей раскладки прилагается
Вложение 78372
- можно на любую клавишу РС назначить любую кнопку ZX или комбинацию.
- не надо лазить в исходник что бы поправить таблицу. На выходе рабочий НЕХ.
- на клавишах F1..F10 пользовательские макросы. добавляются на самом спеке.
- ресет, магик, турбо - вешаются проводами к соответствующим кнопкам.
- разрешение мыши выбирается на ходу.
- обмен кнопок так же.
- все настройки сохраняются.
- НИКАКИХ ВЭЙТОВ

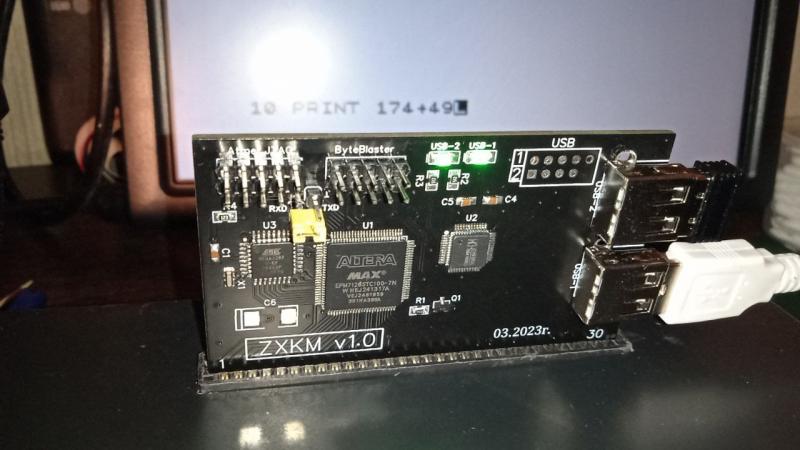

Проверено на Скорпионе, Мастере, Пентагоне

Вроде ничего не забыл.
в планах - доделать джойстик. Сначала его купить, потом доделать. Джойстик под очень большим вопросом

Вложение 78421
Вложение 78422

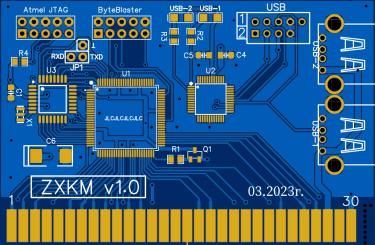

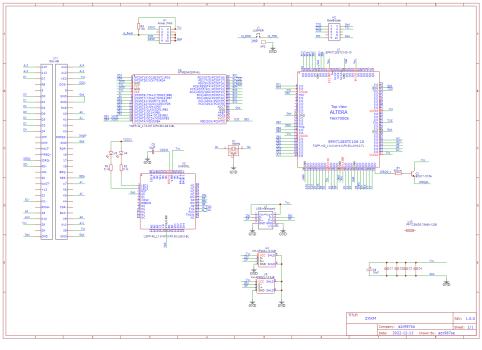

Прошивки, схему монтажку качаем тут
https://github.com/Igor-azx987sa/ZXKM

Это реклама или есть возможность сделать это устройство?

Выглядит здорово! :v2_thumb:
Какой чип используется для работы с USB портами?

Цитата:

---

Сообщение от ZXFanat

Это реклама или есть возможность сделать это устройство?

---

Это анонс. Есть чистые платы и есть собранные.

- - - Добавлено - - -

Цитата:

---

Сообщение от Rio444

Выглядит здорово! :v2_thumb:
Какой чип используется для работы с USB портами?

---

CH9350

Вы так и не ответили вопрос- будет ли возможность сделать это устройство самостоятельно? Схему, прошивки, герберы будут в свободном доступе, или же у вас есть чистые платы и вы будете их собирать и продавать?

Цитата:

---

Сообщение от kox

Вы так и не ответили вопрос- будет ли возможность сделать это устройство самостоятельно? Схему, прошивки, герберы будут в свободном доступе, или же у вас есть чистые платы и вы будете их собирать и продавать?

---

Есть чистые платы и есть собранные, есть прошивки,схема и софт. Исходников и герберов пока не будет. Позже.
Цены и наличие будут на барахолке, как только сделаю объяву. Как только она будет создана, уведумлю здесь.
Пока не публикую, т.к. есть пара софтовых нюансов. Разрешу их и появится ценник.

Думаю, что достаточно на первых порах опубликовать монтажную схему, перечень радиоэлементов на плате, можно фотоснимки обеих сторон собранной платы, с различимой маркировкой микросхем и номиналов резисторов и т.д. И прошивку (или прошивки), без неё (без них) куда же? Герберы, это по усмотрению автора темы. Принципиальная схема? На усмотрение.

Цитата:

---

Сообщение от azx987sa

Всех приветствую!
.....
очередной контроллер клавиатуры и мыши, на этот раз USB.
Что умеет на данный момент:
.....
- поддержка беспроводных клав и мышей.
- поддержка беспроводных комплектов -клава+мышь.
.....

---

Вот в этой части анонса желательно пояснить, как это выглядит физически. То есть, через адаптер клавиатуры USB, который вставляется в один из разъёмов контроллера, равно, как через общий адаптер клавиатуры USB + "мышки" USB, который также устанавливается в один из разъёмов контроллера? Можно предположить, что китайские адаптеры (Бог его знает из чего сделанные) все-таки будут работать в контроллере? И тривиальный вопрос. Разработка все-таки не ваша?

Цитата:

---

Сообщение от ZXFanat

Вот в этой части анонса желательно пояснить, как это выглядит физически. То есть, через адаптер клавиатуры USB, который вставляется в один из разъёмов контроллера, равно, как через общий адаптер клавиатуры USB + "мышки" USB, который также устанавливается в один из разъёмов контроллера? Можно предположить, что китайские адаптеры (Бог его знает из чего сделанные) все-таки будут работать в контроллере? И тривиальный вопрос. Разработка все-таки не ваша?

---

Я ничего не понял про адаптеры. Мышь и клава подключаются к USB разъему контроллера.
Тривиальный ответ - разработка моя. От и До.

Цитата:

---

Сообщение от azx987sa

Я ничего не понял про адаптеры. Мышь и клава подключаются к USB разъему контроллера.
Тривиальный ответ - разработка моя. От и До.

---

Вопрос снят!

Altera MAX EPM2128STC100-7N - и где же такие сейчас продаются?

Dexus, продаются то везде https://www.chipdip.ru/product/epm7128stc100-15n
Но вменяемые цены только на али.

Цитата:

---

Сообщение от Dexus

Altera MAX EPM2128STC100-7N - и где же такие сейчас продаются?

---

Неверно указан "таракан". На плате установлена EPM7128STC100-7N. На Алиэкспресс продаются.

"azx987sa", посмотри почту.

Цитата:

---

Сообщение от Dexus

Altera MAX EPM2128STC100-7N - и где же такие сейчас продаются?

---

откуда это взялось EPM2128STC100-7N ?
используются Atmega328, EPM7128STC100, CH9350.
Схема, монтажка, видео - будут в субботу. Ну не успеваю раньше причесать.

Цитата:

---

Сообщение от azx987sa

откуда это взялось EPM2128STC100-7N ?
используются Atmega328, EPM7128STC100, CH9350.
Схема, монтажка, видео - будут в субботу. Ну не успеваю раньше причесать.

---

Вероятно отсюда. https://zx-pk.ru/threads/34912-kontr...=1#post1171323. Думаю ошибка в наборе цифр.

Протестировал на Пентагоне. Всё замечательно работает.

Цитата:

---

Сообщение от ZXFanat

Вот в этой части анонса желательно пояснить, как это выглядит физически. То есть, через адаптер клавиатуры USB, который вставляется в один из разъёмов контроллера, равно, как через общий адаптер клавиатуры USB + "мышки" USB, который также устанавливается в один из разъёмов контроллера? Можно предположить, что китайские адаптеры (Бог его знает из чего сделанные) все-таки будут работать в контроллере? И тривиальный вопрос. Разработка все-таки не ваша?

---

Китайский чип www.wch-ic.com/products/CH9350.html обрабатывает USB клавиатуру и мышку, хоть проводные, хоть беспроводные и обработанное отдает по UART, которое можно принять любым микроконтроллером и дальше передать по SPI в CPLD и уже в ней выдавать на шину спеки нужные данные по необходимым условиям. Плохо, что он не умеет геймпады обрабатывать. Насчёт схемы/прошивки, - ну они тривиальны и не сильно отличаются от уже имеющихся конструкций в соседних темах.

странно. по схеме rev.C, стоит MAX3421EEHJ+T вместо CH9350. откуда там он, непонятно. или автор пока в творческом поиске?

можно ли рассмотреть возможность разводки платы для 7и портового чипа FE2.1(как в MiSTer usb hub board)? чтобы хаб не подключать внешний, или это перебор?
можно например поставить 2-3 двухэтажных разьема usb, этого должно хватить за глаза и на игровые контроллеры, и на клавиатуру-мышь.

Цитата:

---

Сообщение от kotopes

странно. по схеме rev.C, стоит MAX3421EEHJ+T вместо CH9350. откуда там он, непонятно. или автор пока в творческом поиске?

можно ли рассмотреть возможность разводки платы для 7и портового чипа FE2.1(как в MiSTer usb hub board)? чтобы хаб не подключать внешний, или это перебор?
можно например поставить 2-3 двухэтажных разьема usb, этого должно хватить за глаза и на игровые контроллеры, и на клавиатуру-мышь.

---

А можно в этом сообщении понятно написать о чем сообщение и к какой теме форума оно относится? О какой схеме и ревизии "C" чего упоминается? О какой "разводки платы для 7и портового чипа FE2.1" написано? Может это сообщение не к этой теме? "Товарищ" не заблудился?

Цитата:

---

Сообщение от ZXFanat

А можно в этом сообщении понятно написать о чем сообщение и к какой теме форума оно относится? О какой схеме и ревизии "C" чего упоминается? О какой "разводки платы для 7и портового чипа FE2.1" написано? Может это сообщение не к этой теме? "Товарищ" не заблудился?

---

действительно попутал со схемой scorpion-card, тогда вопрос номер один снят, хотя 2 usb выхода все равно мало, и вопрос о доп портах на FE2.1 остается.

Цитата:

---

Сообщение от kotopes

действительно попутал со схемой scorpion-card, тогда вопрос номер один снят, хотя 2 usb выхода все равно мало, и вопрос о доп портах на FE2.1 остается.

---

А в контроллере по этой теме есть чип FE2.1? Попутная просьба. Сделать ссылку на "scorpion-card". Хоть узнать, как выглядит. Можно и фотоснимок "scorpion-card", и принципиальную схему.

https://zx-pk.ru/threads/34458-perif...zhkoj-usb.html

Желательно, и перечень радиоэлементов на плату.
Пардон, в архиве есть.
Перечень радиоэлементов ZXKM v1 (в удобном виде).
В принципе, можно и в первое сообщение перенести.

https://i6.imageban.ru/out/2023/01/3...e9c66a2365.jpg

А где можно приобрести чистую плату? На барахолке, что-то не видно(

Цитата:

---

Сообщение от Roman'S

А где можно приобрести чистую плату? На барахолке, что-то не видно(

---

Видимо нигде...
Самому можно развести и заказать - схема то есть...

Цитата:

---

Сообщение от Roman'S

А где можно приобрести чистую плату? На барахолке, что-то не видно(

---

Плат пока нет. Должны приехать со дня на день.

Цитата:

---

Сообщение от azx987sa

Плат пока нет. Должны приехать со дня на день.

---

Из облака все удалил?
Ссылка из первого поста не работает....

Цитата:

---

Сообщение от vg_alex

Из облака все удалил?
Ссылка из первого поста не работает....

---

Доки переехали сюда https://github.com/Igor-azx987sa/ZXKM

Схемы и герберов в открытом доступе не будет?

Цитата:

---

Сообщение от Freiwind

Схемы и герберов в открытом доступе не будет?

---

выше дали же ссылку на гитхаб. не смотрели?

Смотрел. Но либо схемы там нет, либо... одно из двух. :)
В общем, пару раз просмотрел, но не вижу что-то. Монтажка с BOM есть, а схемы нет.

странно. у меня есть схема для 1.0, но это уже слишком старая версия
